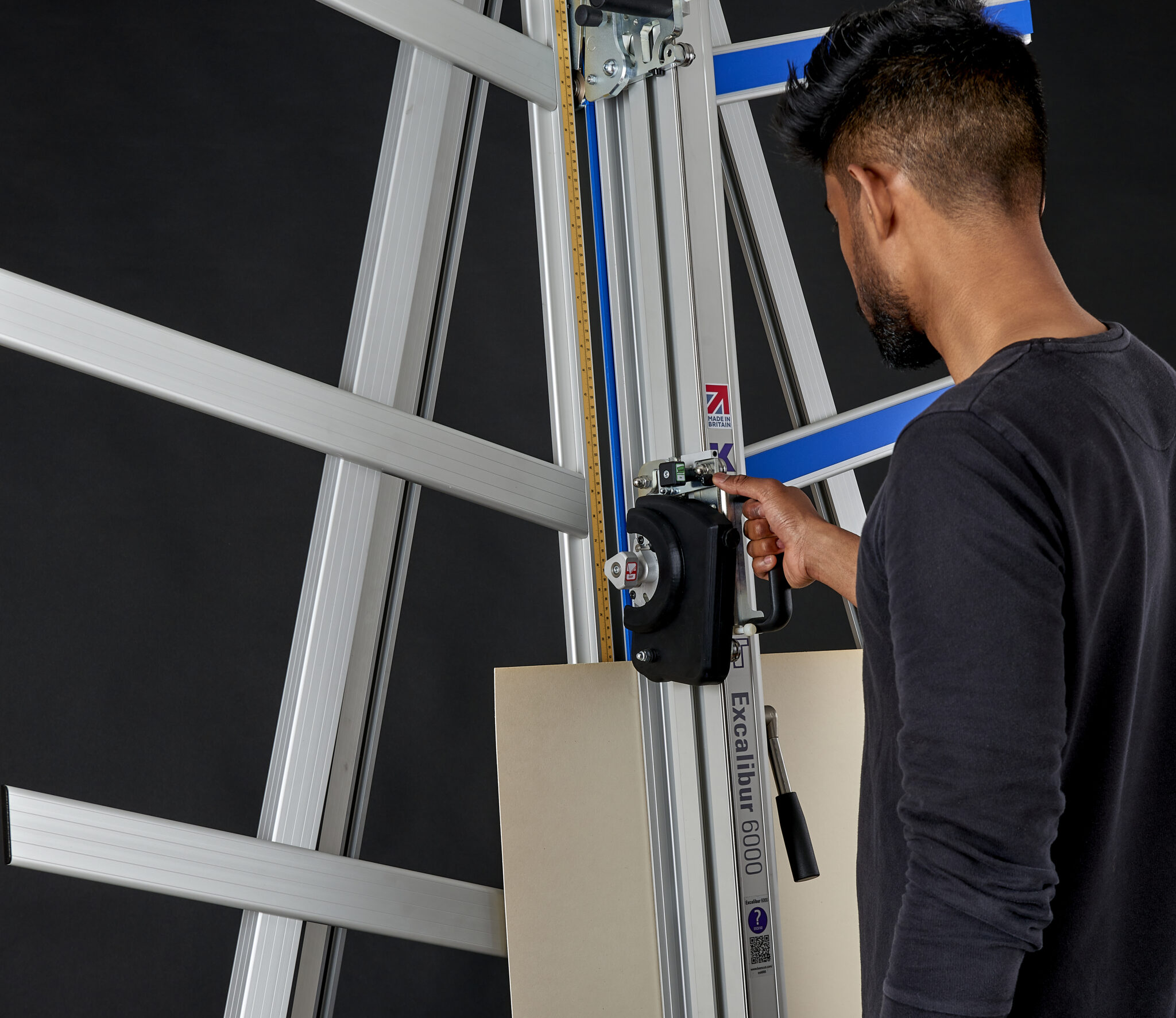

Excalibur 6000 Benutzerhandbuch

In diesem Benutzerhandbuch des Excalibur 6000 finden Sie Empfehlungen zu Schneidetechniken sowie zur Pflege und Wartung Ihres Geräts.

Vergewissern Sie sich vor der Verwendung Ihres Schneidegeräts, dass Sie es korrekt installiert und kalibriert haben. Alle Einzelheiten finden Sie in der Installationsanleitung.

Schauen Sie sich die Installationsanleitung des Excalibur 6000 an >

Wischen Sie die Kanäle des Ausrichtungsarms nicht ab und entfernen Sie keine Ablagerungen mit den Fingern, da sie scharfe Partikel wie Glas enthalten können.

Verwenden Sie nach Möglichkeit einen Staubsauger. Wenn Sie eine weiche Bürste verwenden, arbeiten Sie langsam und achten Sie darauf, dass sich keine Partikel von den Borsten lösen.

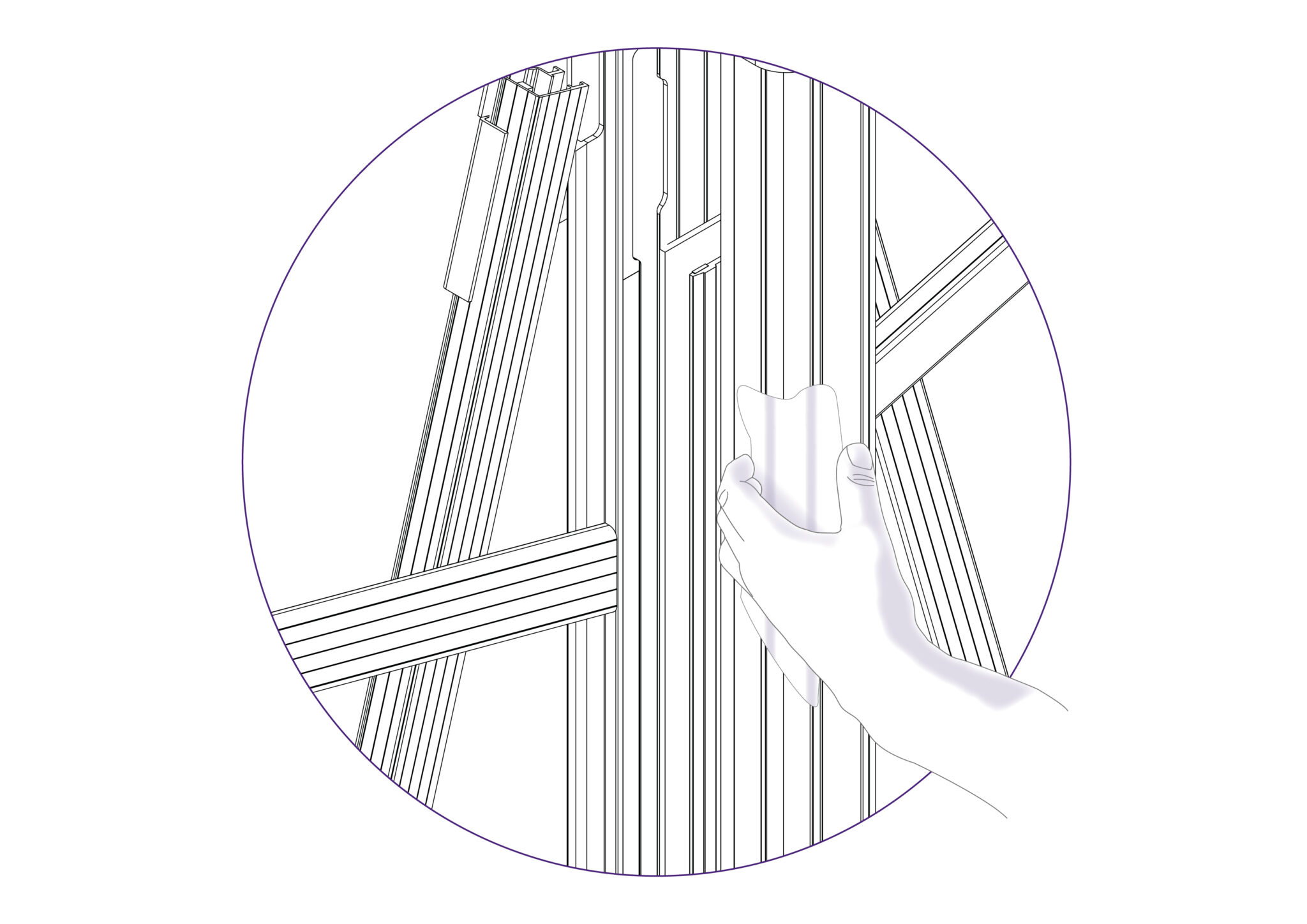

Führungsstangen und Rollen:

Wischen Sie die Oberflächen mit einem Tuch und Reinigungsmittel ab und schmieren Sie sie leicht mit Vaseline ein. Die Achsen der Rollen sind lebenslang geschmiert und versiegelt und benötigen keine weitere Aufmerksamkeit.

Häufigkeit der Schmierung: Nach 2 Wochen der Anwendung und danach jeden Monat (außer auf den Achsen der Rollen).

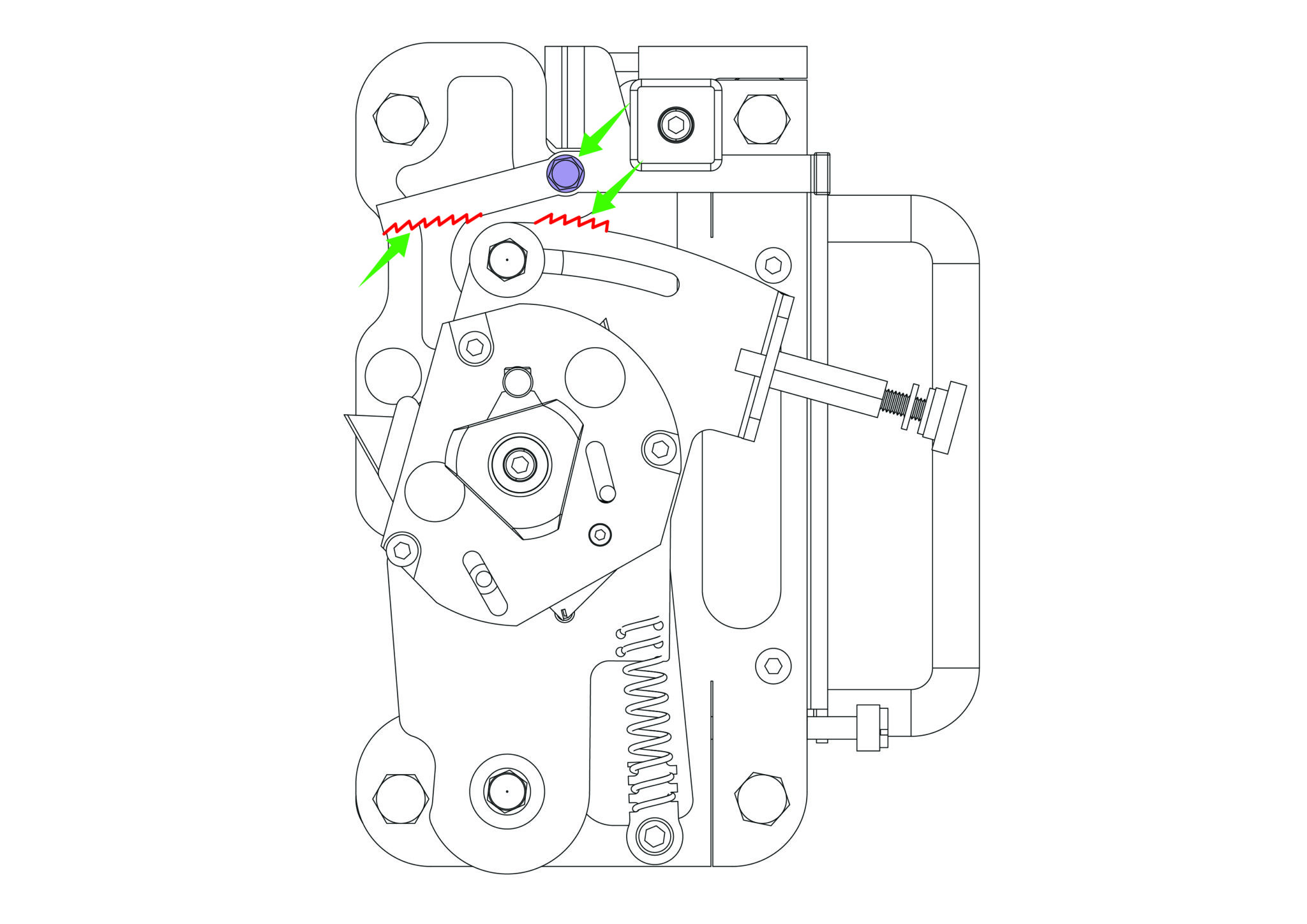

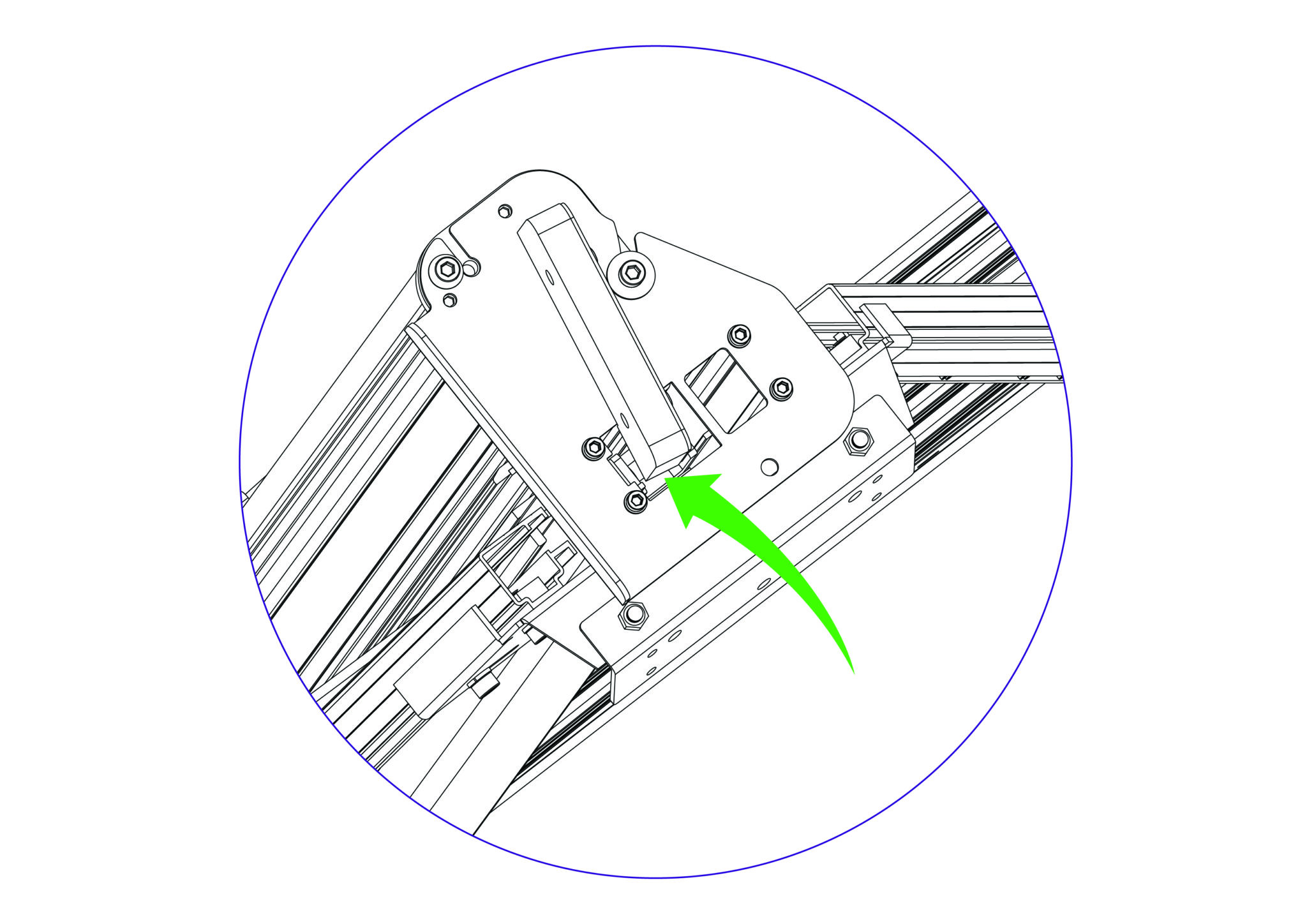

Ratschensystem:

Bringen Sie ein oder zwei Tropfen eines leichten Öls (3 in 1) auf den Drehpunkt und einen Tropfen auf die Zähne der Ratsche auf.

Häufigkeit der Schmierung: Nach 2 Wochen der Anwendung und danach jeden Monat.

Gegengewicht:

Silikonschmiermittel, das von oben in die Öffnung des Gegengewichts gesprüht wird, während das Doppelradschneidsystem oben auf dem Gerät geparkt ist.

Häufigkeit der Schmierung: Nach 2 Wochen der Anwendung und danach jeden Monat.

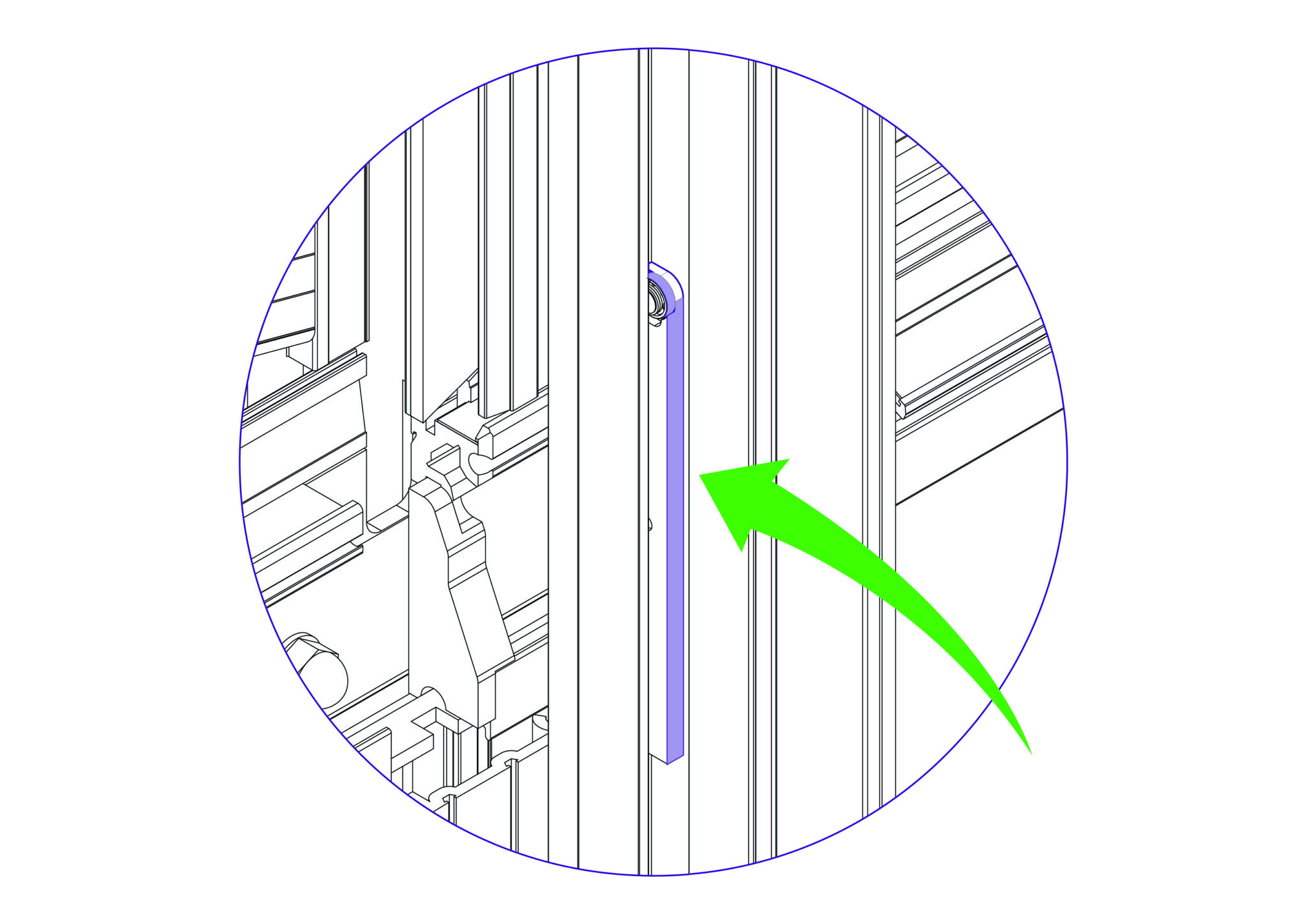

Ratschen-Entriegelungsstange:

Den Rand mit Vaseline schmieren.

Häufigkeit der Schmierung: Nach 2 Wochen der Anwendung und danach jeden Monat.

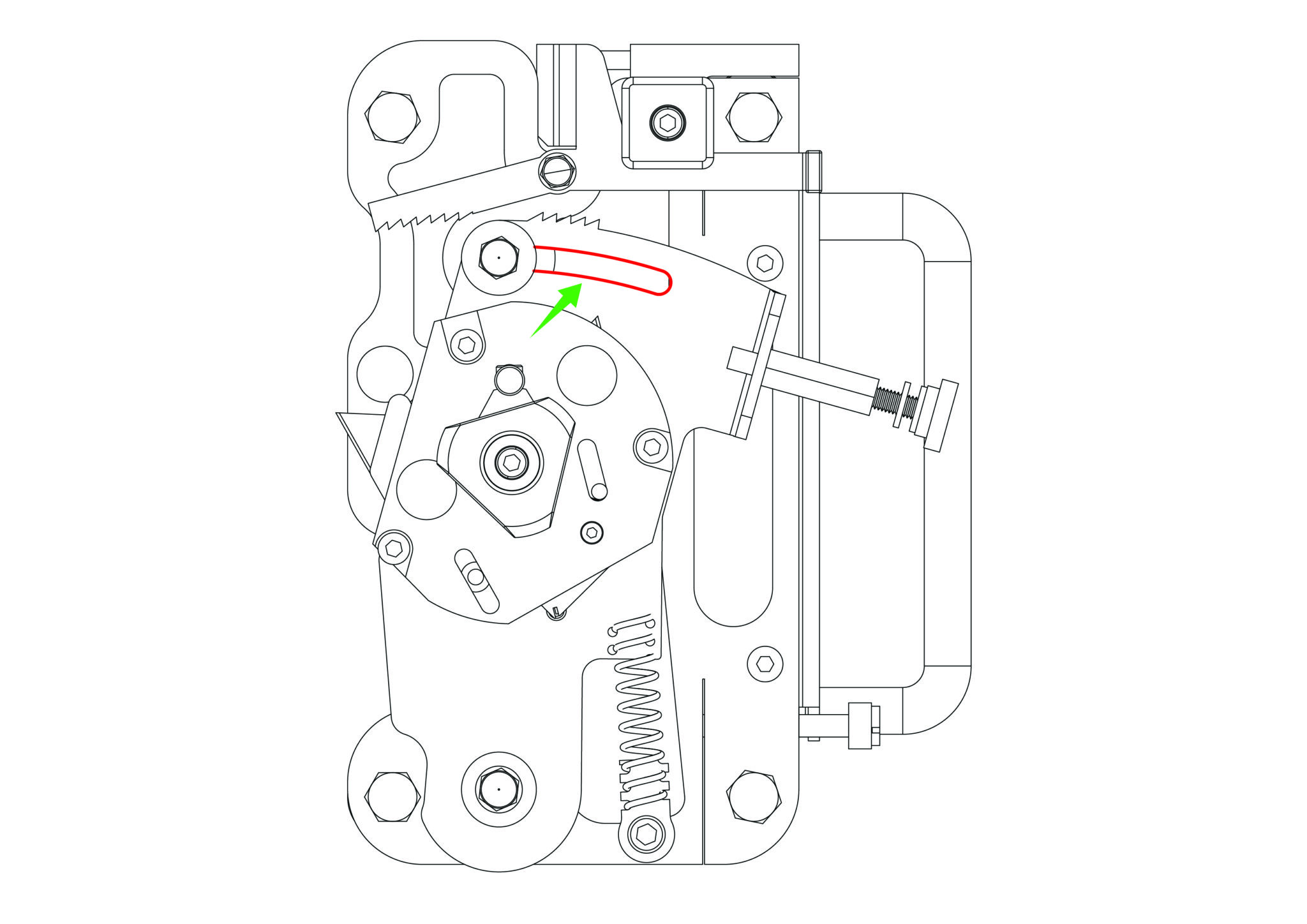

Schwingarm:

Vaseline um den gebogenen Schlitz.

Häufigkeit der Schmierung: Nach 2 Wochen der Anwendung und danach jeden Monat.

Der Klemmendruck steht im Verhältnis zum Druck, der auf den Betätigungsgriff ausgeübt wird. Im Laufe der Zeit kann sich jedoch der maximale Klemmendruck aufgrund der Abnutzung des Reibungsblocks (der im Geräts verborgen ist) verringern.

Dies kann durch Verstellen der beiden kleinen (mit B markierten) Madenschrauben am Gehäuse des Betätigungsgriffs ausgeglichen werden (wie abgebildet). Durch leichtes Drehen der Schrauben im Uhrzeigersinn, bis sie sich nicht mehr bewegen, und anschließendes Lösen um eine Vierteldrehung sollte ein akzeptabler Druck erreicht werden. Allerdings können weitere kleine Anpassungen vorgenommen werden, um den Druck je nach Bedarf zu erhöhen oder zu verringern.

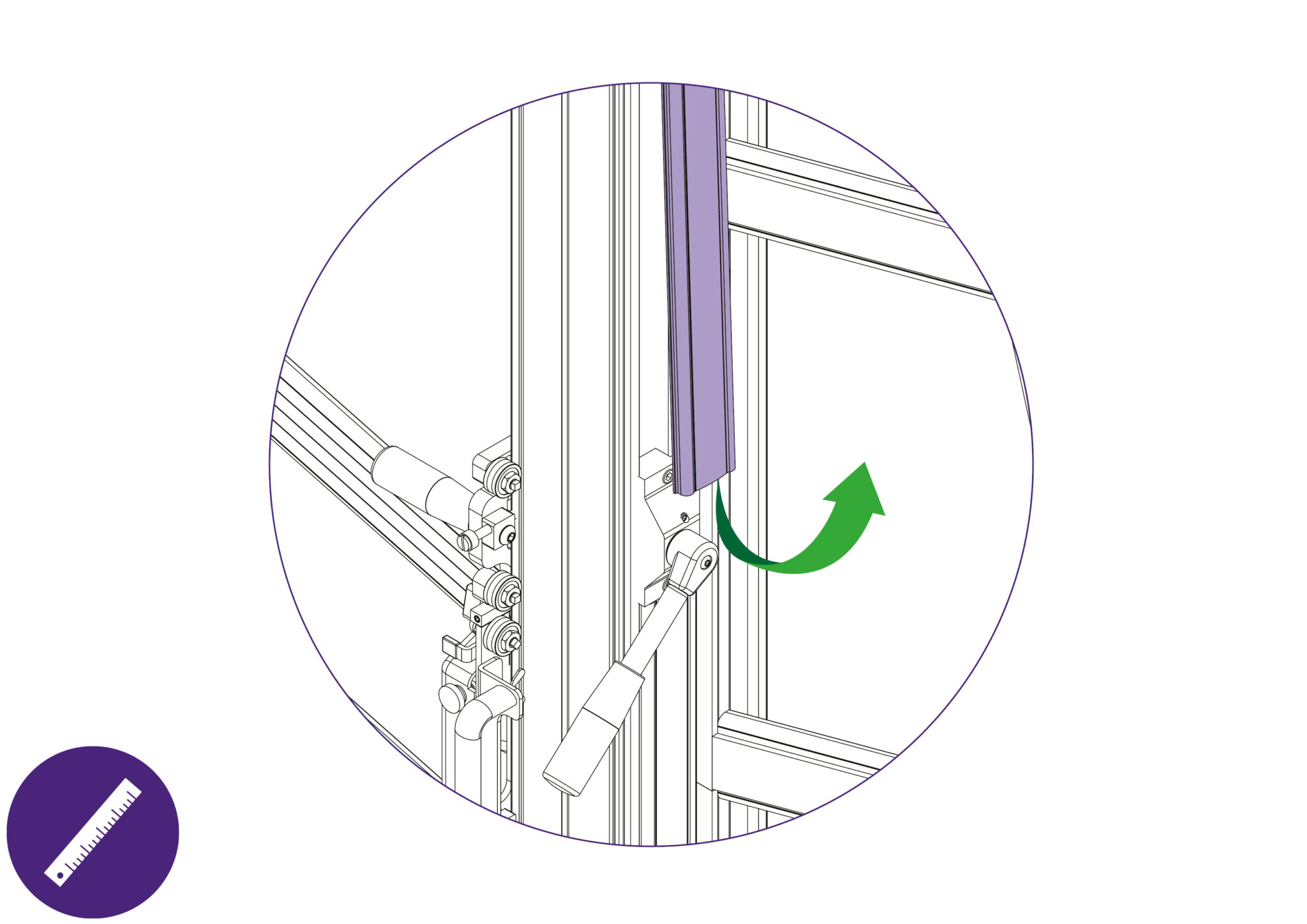

Öffnen Sie die Klemme um mindestens 1–2 mm und entfernen Sie die Kunststoffabdeckleiste über dem Klemmengriff. Sie lässt sich mit dem Ende eines kleinen Stahllineals aus der Nut hebeln.

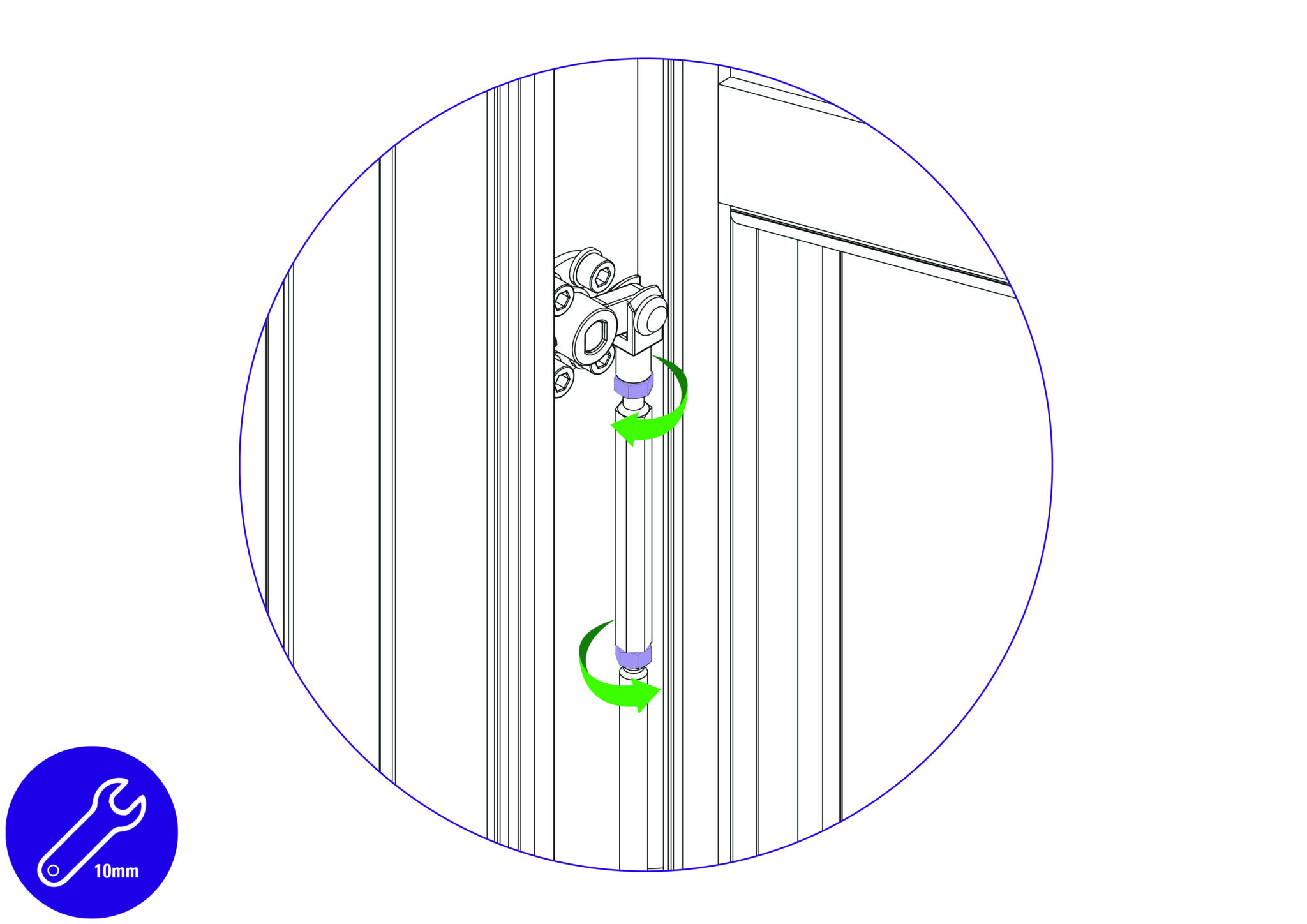

Der Einstellvorrichtung der Klemme befindet sich am oberen Ende der Schubstange und wird durch zwei Kontermuttern in ihrer Position gesichert.

Die obere Mutter hat ein normales Rechtsgewinde. Lösen Sie sie mit einem 10-mm-Schraubenschlüssel, indem Sie sie von unten gesehen gegen den Uhrzeigersinn drehen.

Lösen Sie nun die untere Mutter, die ein Linksgewinde hat und von unten gesehen im Uhrzeigersinn gedreht werden sollte.

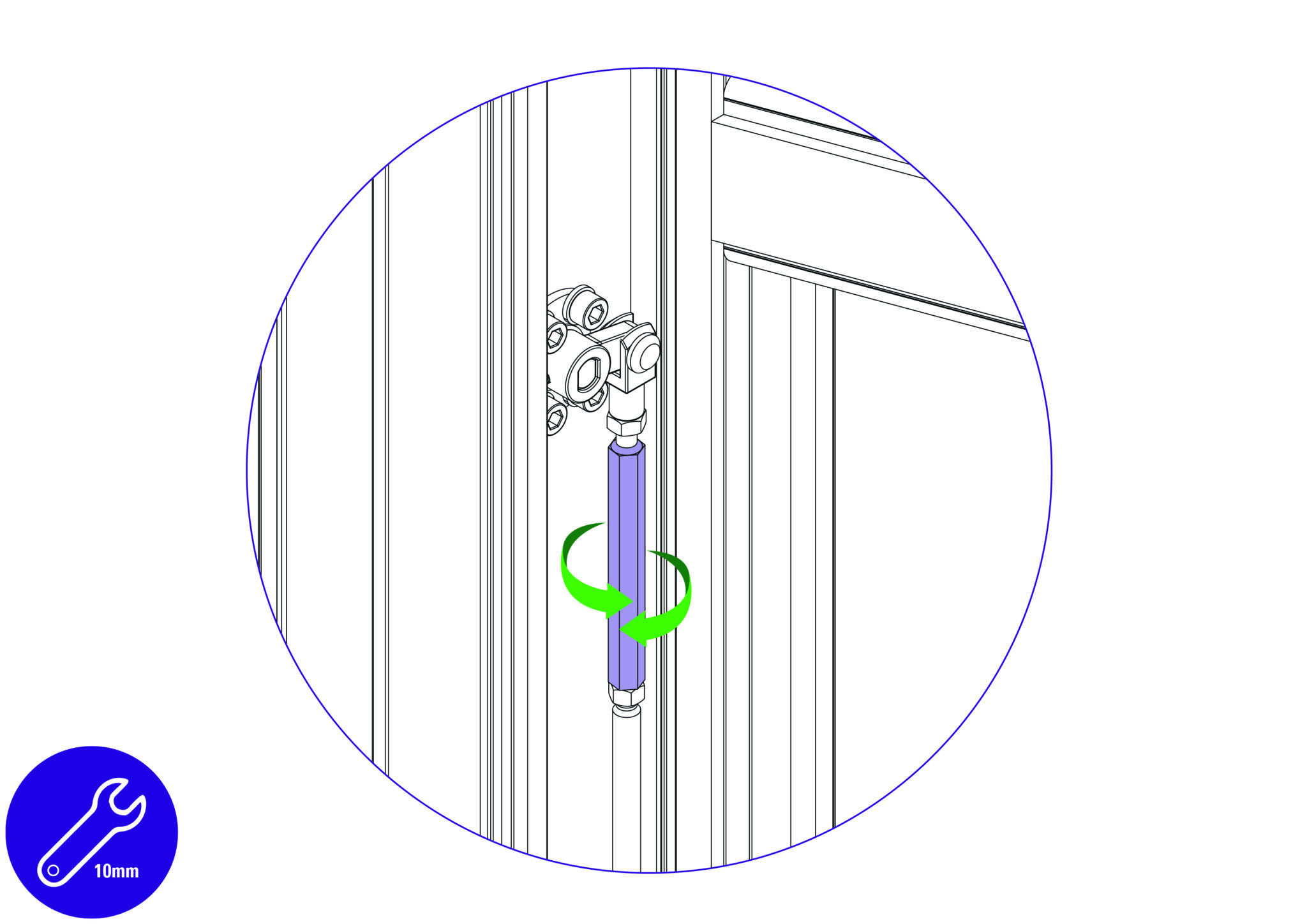

Die „Einstellvorrichtung“ ist die Sechskantstange zwischen den beiden Muttern. Durch Drehen mit dem Schraubenschlüssel wird die Ausrichtung der Klemmen zur Rückseite des Geräts verändert.

Drehen Sie die Einstellvorrichtung, während Sie die Klemme von der Seite betrachten, bis die Klemme parallel ist.

Wiederholen Sie die erste Prüfung mit den beiden A4-Blättern, um sicherzustellen, dass die Klemme parallel ausgerichtet ist.

Herausnehmen aus der Anschlagschienenverlängerung:

Entfernen Sie die Kante der blauen Trägerplatte mit einem dünnen und steifen Gegenstand wie einem Lineal leicht. Ziehen Sie die Lagen des doppelseitigen Klebebands von der Anschlagschienenverlängerung ab, falls Klebeband auf den Oberflächen verbleibt. Reinigen Sie die Oberfläche der Anschlagschienenverlängerung mit Waschbenzin, um eventuelle Klebstoffreste zu entfernen.

Vergewissern Sie sich, dass die Oberfläche sauber und trocken ist, bevor Sie die neuen blauen Stützplatten an der Anschlagschienenverlängerung anbringen.

Aufsetzen auf die Anschlagschienenverlängerung:

Ziehen Sie das Abziehpapier von der Klebefläche ab und richten Sie die gewinkelte Fläche der Platte gegenüber der gewinkelten Fläche der Anschlagschienenverlängerung aus, an der keine Endkappe angebracht ist. Vergewissern Sie sich, dass die Platte mittig auf der Anschlagschienenverlängerung sitzt und nicht auf das Hauptgehäuses übergreift.

Senken Sie dann die untere blaue Trägerplatte auf die Fläche der Anschlagschienenverlängerung ab, wobei Sie an der ausgerichteten Kante beginnen.

Entfernen Sie die Schutzfolie.

Herausnehmen aus dem Hauptgehäuse:

Lösen Sie die beiden Schrauben an der Montageplatte des Schneidegeräts mit dem 6-mm-Inbusschlüssel, wie angegeben. Die linke Schraube muss so weit gelöst werden, dass die Flanschscheibe (A) von der oberen Platte abgehoben werden kann. Sie kann auf Wunsch auch ganz entfernt werden, entfernen Sie jedoch nicht die andere Schraube. Wiederholen Sie diesen Vorgang am unteren Ende des Schneidegeräts.

Stellen Sie sicher, dass die Klemme vollständig geöffnet ist. Heben Sie die Flanschscheibe mit einer Hand an und fassen Sie gleichzeitig die Schneidführung und drehen Sie sie wie gezeigt heraus. Sobald die Flanschscheibe von der oberen Platte entfernt ist, kann sie gelöst werden. Es ist normal, dass das Gegengewichtkabel gegen Sie arbeitet.

Sie werden spüren, wie das Gegengewichtkabel (A) gegen Sie arbeitet und versucht, die Schneidführung zurückzudrehen. Öffnen Sie die Schneidführung vorsichtig und achten Sie darauf, dass das Gegengewichtkabel (A) nicht eingeklemmt wird. Ziehen Sie die untere Inbusschraube (B) wie gezeigt an, um die Schneidführung in der Wartungsposition offen zu halten.

Da die blaue Trägerplatte nun zugänglich ist, entfernen Sie die Kante leicht mit einem dünnen und steifen Gegenstand, z. B. einem Lineal. Ziehen Sie die Lagen des doppelseitigen Klebebands vom Hauptgehäuse ab, falls Klebeband auf den Oberflächen verbleibt. Reinigen Sie die Oberfläche des Hauptgehäuses mit Waschbenzin, um eventuelle Klebstoffreste zu entfernen.

Führen Sie die gleichen Schritte für die andere blaue Trägerplatte am Hauptgehäuse durch.

Vergewissern Sie sich, dass alle Reste von Waschbenzin getrocknet sind, bevor Sie die neuen blauen Stützplatten auf das Hauptgehäuse setzen.

Aufsetzen auf das Hauptgehäuse:

Ziehen Sie das Abziehpapier vom doppelseitigen Klebeband ab und richten Sie die gewinkelte Fläche der unteren Platte gegenüber der gewinkelten Fläche des Hauptgehäuses aus. Achten Sie darauf, dass die gekennzeichnete gerade Fläche gegenüber der Fläche des Hauptgehäuses ausgerichtet ist und sich nicht mit der Anschlagschienenverlängerung überschneidet.

Senken Sie dann die untere blaue Trägerplatte auf das Hauptgehäuse ab, wobei Sie an den ausgerichteten Kanten beginnen.

Ziehen Sie das Abziehpapier vom doppelseitigen Klebeband ab und richten Sie die Unterseite der oberen Platte aus. Stellen Sie sicher, dass die gekennzeichnete flache Fläche gegenüber der Fläche des Hauptgehäuses ausgerichtet ist.

Senken Sie dann die obere blaue Trägerplatte auf das Hauptgehäuse ab, wobei Sie an den ausgerichteten Kanten beginnen.

Entfernen Sie die Schutzfolie.

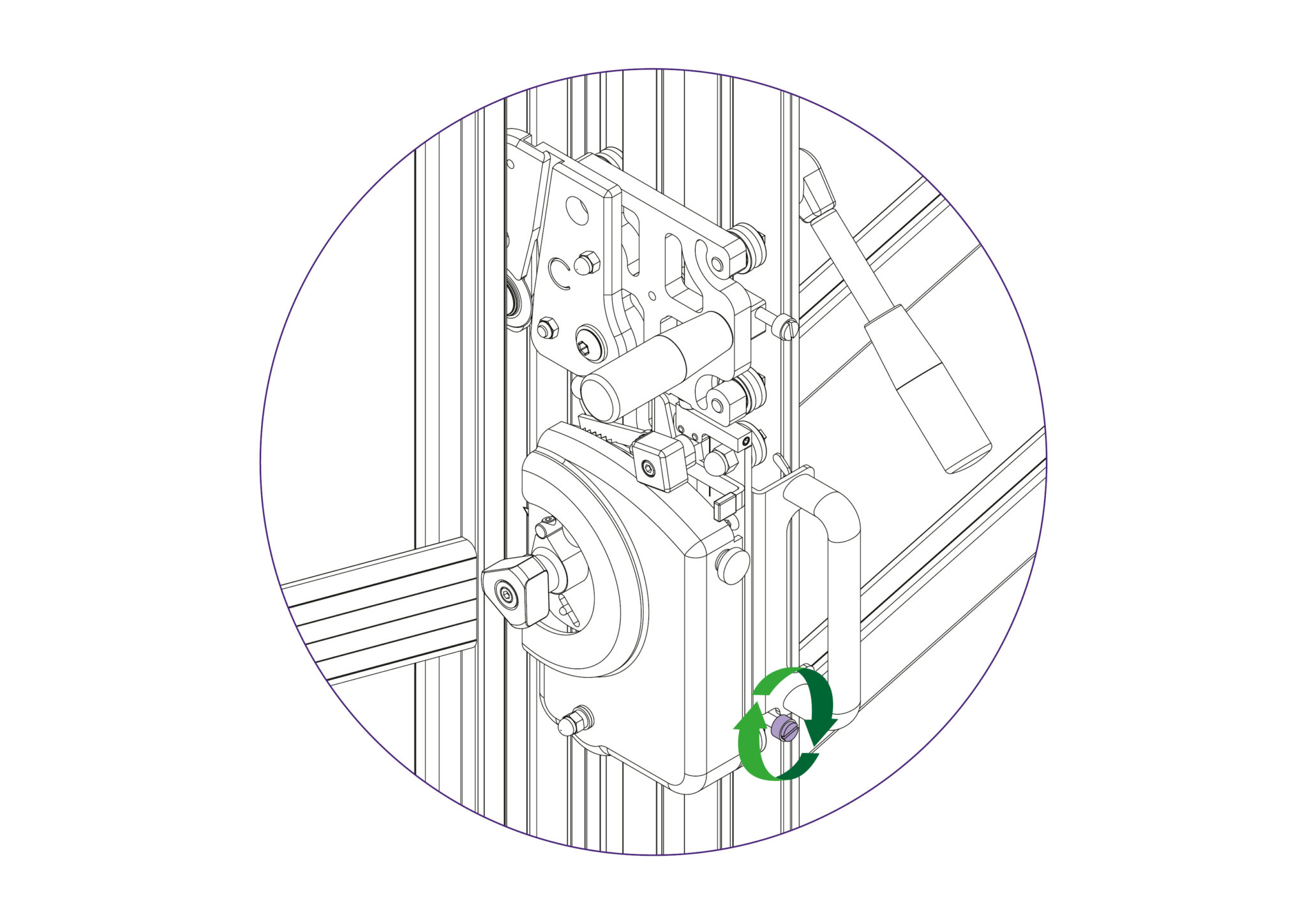

Bringen Sie den Multifunktions-Schneidkopf auf eine bequeme Höhe und arretieren Sie ihn mit der weißen Nylon-Feststellschraube. Achten Sie darauf, die Schraube fest anzuziehen.

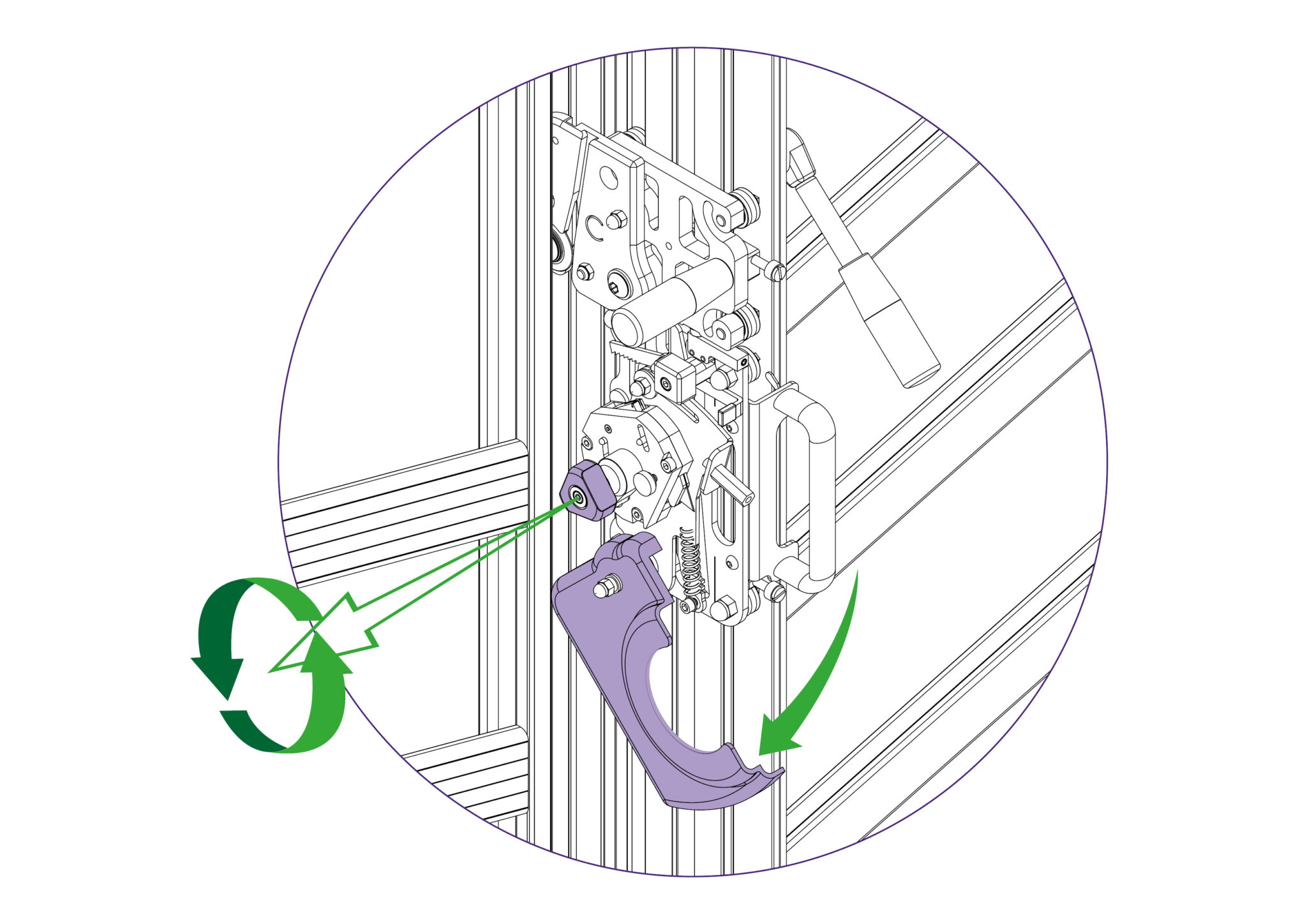

Entriegeln Sie die Sicherheitsvorrichtung des Schneidegeräts und klappen Sie sie herunter. Drehen Sie den Revolverkopf dann so, dass die Glasschneidklinge zu Ihnen zeigt.

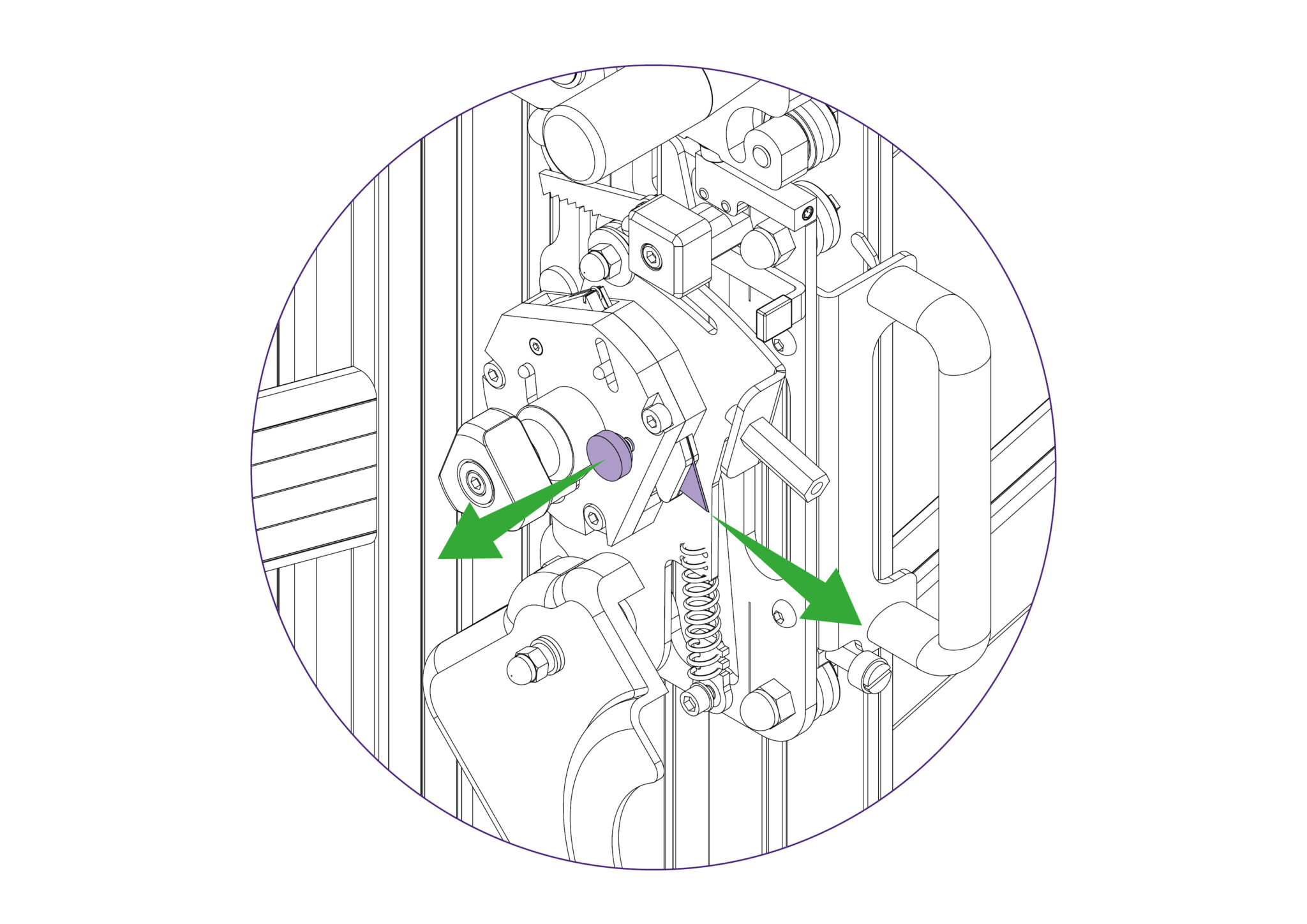

Lösen Sie die Klingenklemmschraube, um die Klinge zu lösen und auszutauschen.

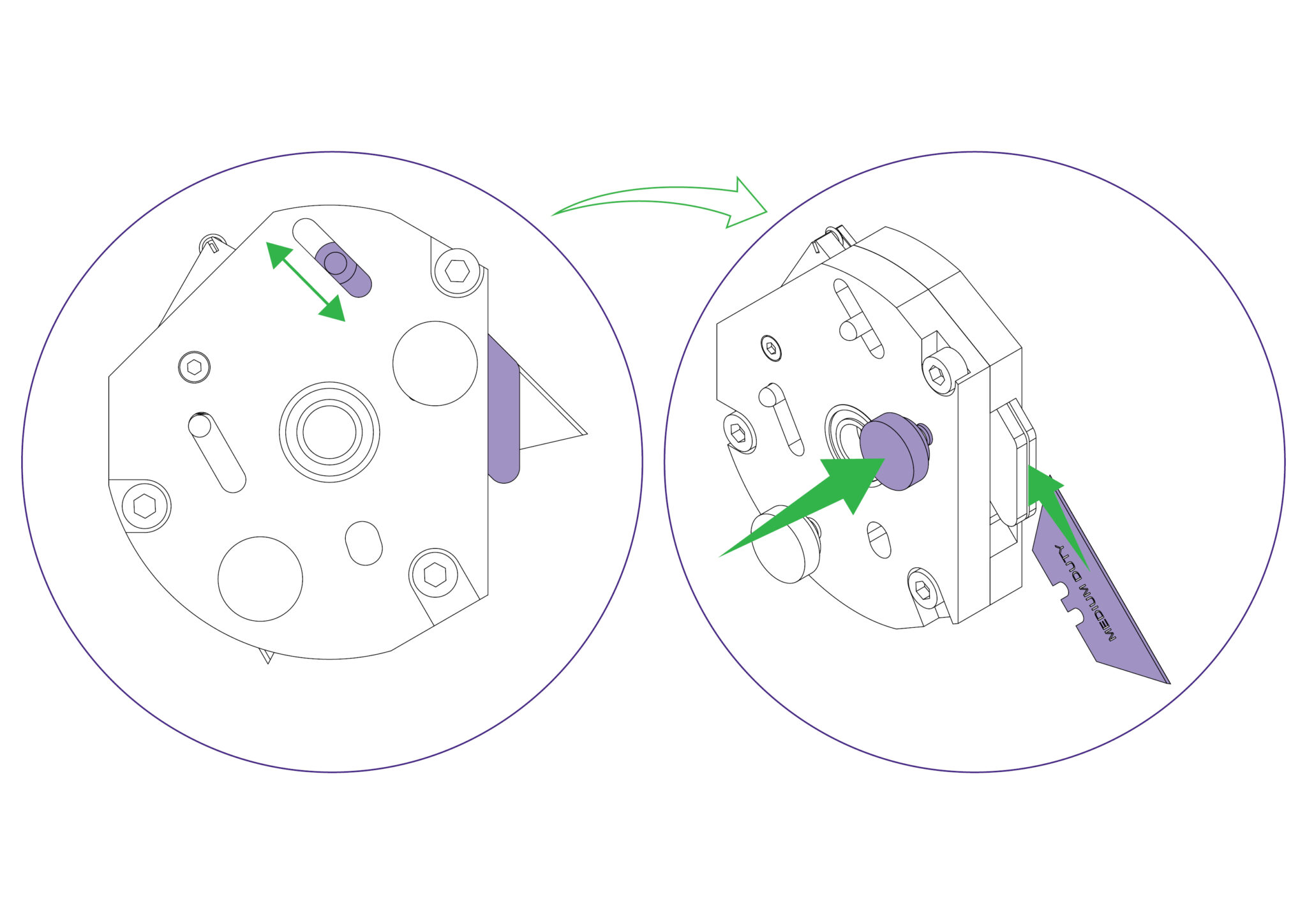

Wechseln oder wenden Sie die Klinge und setzen Sie sie bis zum Anschlag wieder in den Revolverkopf ein. An diesem Punkt kann die Position der Klingenstützplatten an die Dicke des zu schneidenden Materials angepasst werden. Durch weiteres Anziehen der Schraube wird die Klinge dann in ihrer Position gesichert.

Drehen Sie den Revolverkopf zurück in die Schneideposition und überprüfen Sie die Klingenstützplatten in Bezug auf die Dicke des zu schneidenden Materials.

Bringen Sie die Sicherheitsvorrichtung wieder an und vergewissern Sie sich, dass sie geschlossen ist.

Bringen Sie den Multifunktions-Schneidkopf auf eine bequeme Höhe und arretieren Sie ihn mit der weißen Nylon-Feststellschraube. Achten Sie darauf, die Schraube fest anzuziehen.

Entriegeln Sie die Sicherheitsvorrichtung des Schneidegeräts und klappen Sie sie herunter. Drehen Sie den Revolverkopf dann so, dass die Anritzklinge zu Ihnen zeigt.

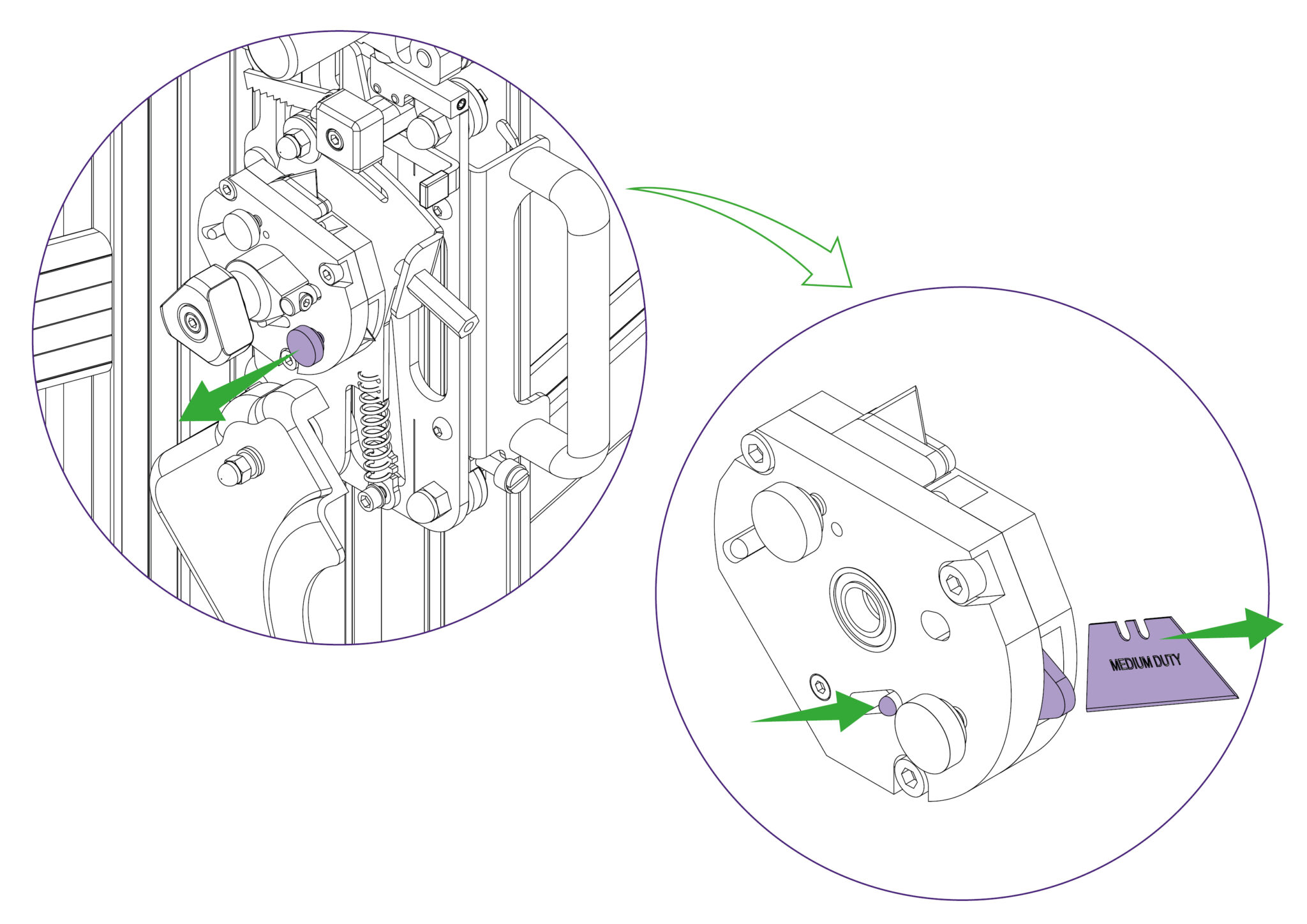

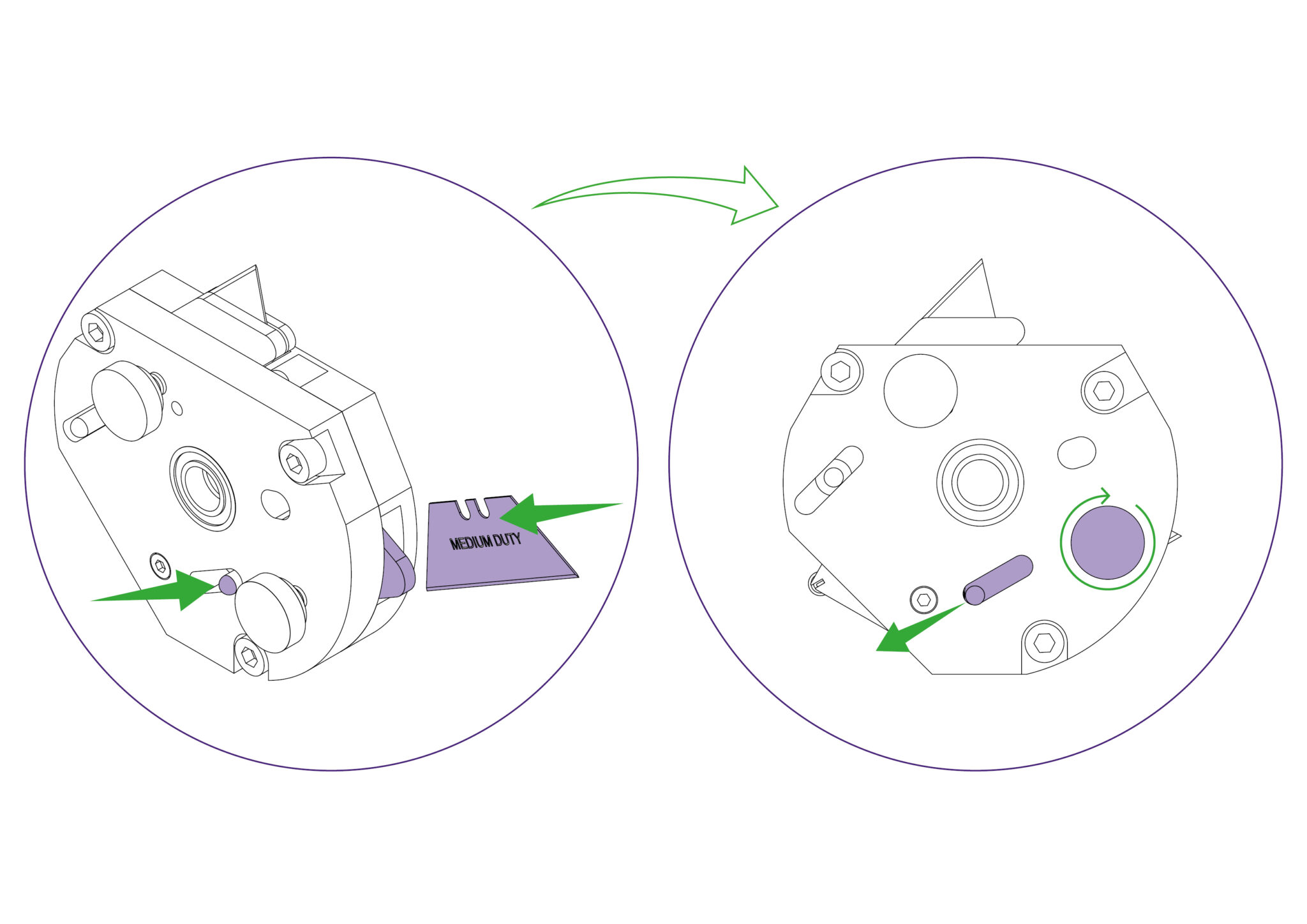

Lösen Sie die Klemmschraube der Klinge. Entfernen Sie die Universalklingen für mittlere Beanspruchung mit dem Auswurfstift.

Bringen Sie die Klinge rechts von der Spannplatte wieder an, drücken Sie die Klinge bis zum Anschlag hinein und ziehen Sie die Klingenklemmschraube fest.

Drehen Sie den Revolverkopf zurück in die Anritzposition. Bringen Sie die Sicherheitsvorrichtung wieder an und vergewissern Sie sich, dass sie geschlossen ist.

Bringen Sie den Multifunktions-Schneidkopf auf eine bequeme Höhe und arretieren Sie ihn mit der weißen Nylon-Feststellschraube. Achten Sie darauf, die Schraube fest anzuziehen.

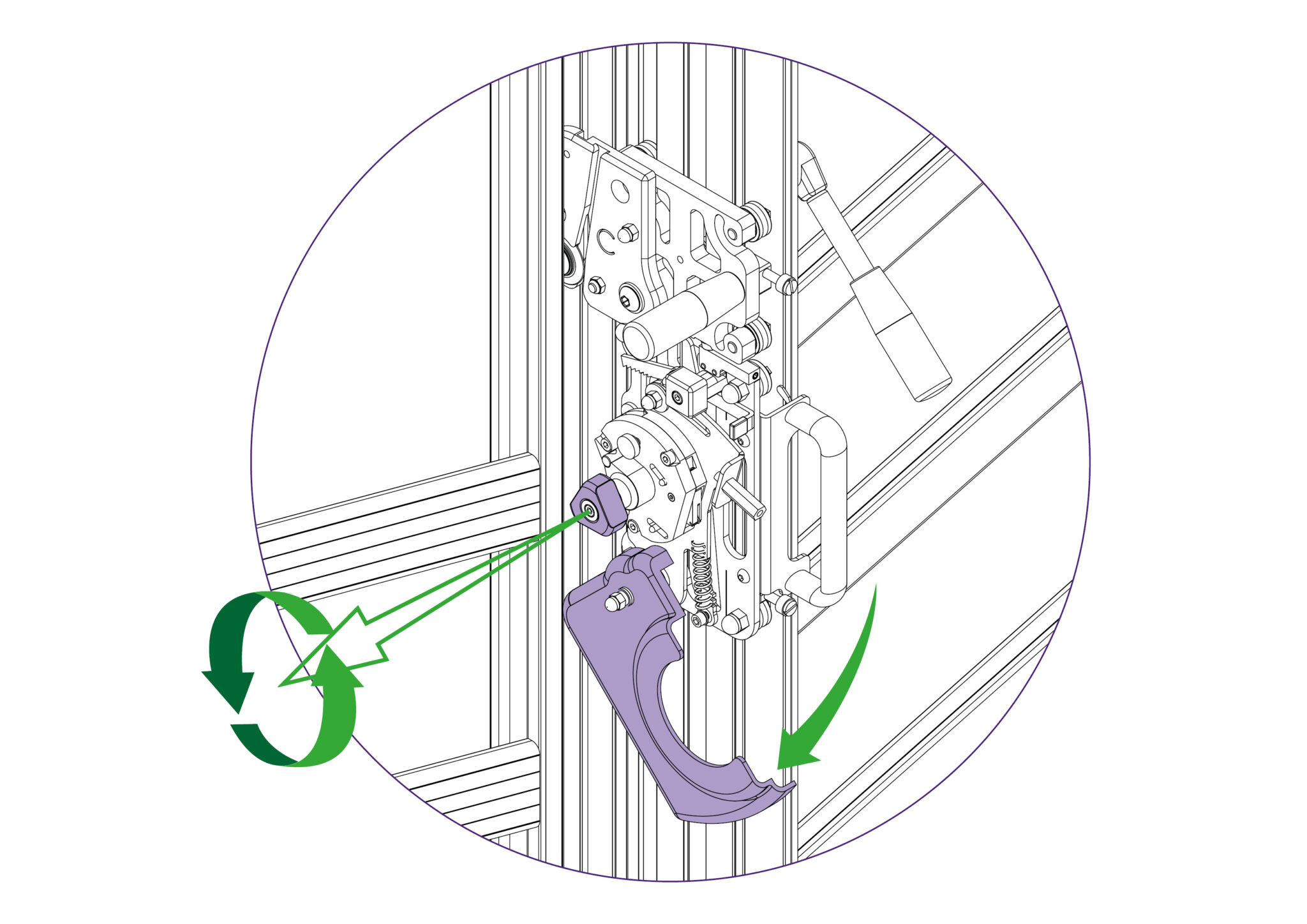

Entriegeln Sie die Sicherheitsvorrichtung des Schneidegeräts und klappen Sie sie herunter. Drehen Sie den Revolverkopf dann so, dass das Glasschneidrad zu Ihnen zeigt.

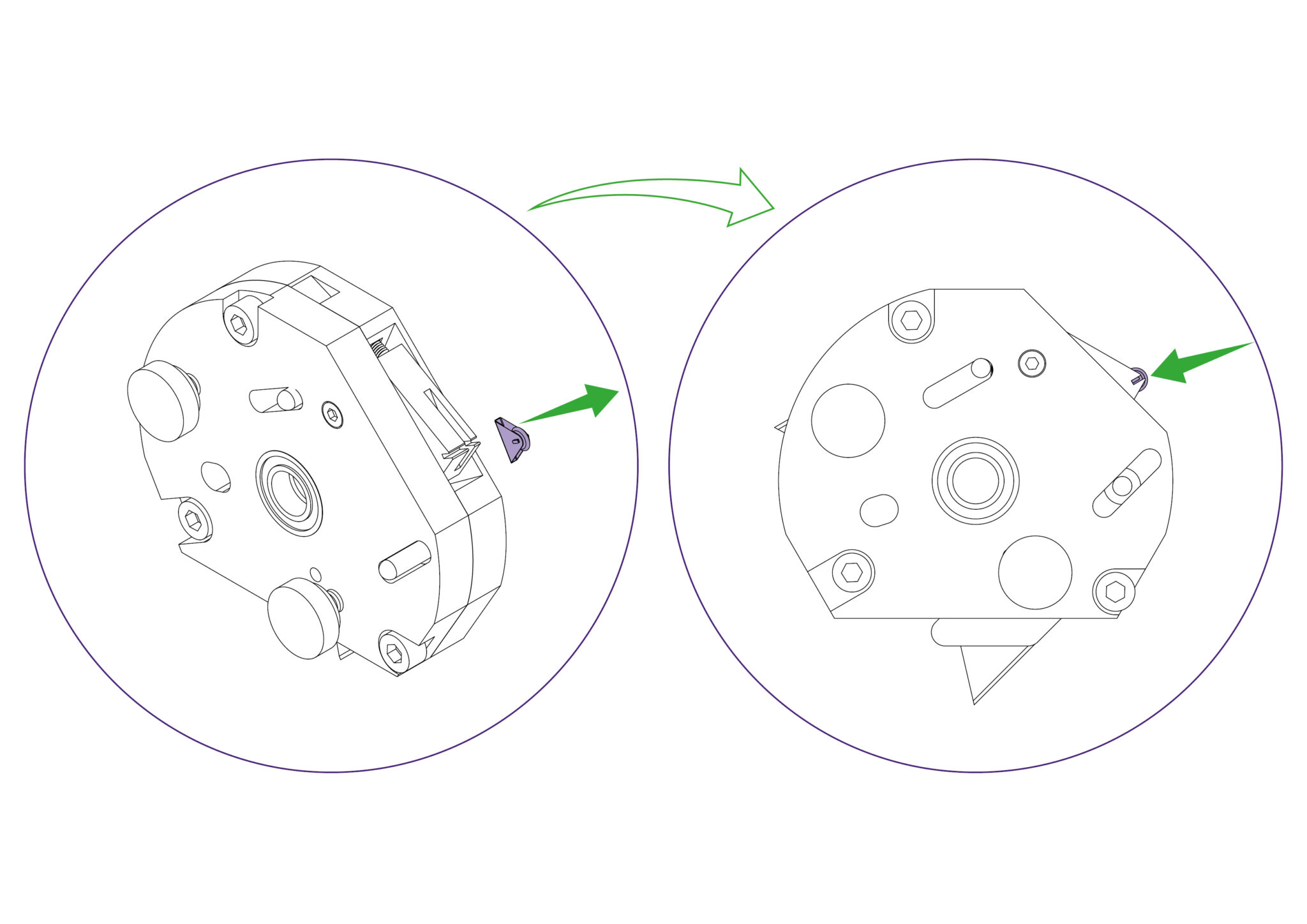

Mit einem kleinen Schraubendreher oder einem Stück steifen Draht (geöffnete Büroklammer) kann die Kante der dreieckigen Klammer gedrückt und aus der Nut gedreht werden. Ziehen Sie an der Klammer, um das Rad mit ihr zu entfernen. Ersetzen Sie sie dann durch die neue Rad- und Klammer-Baugruppe.

Drehen Sie den Revolverkopf zurück in die Glasschneideposition. Bringen Sie die Sicherheitsvorrichtung wieder an und vergewissern Sie sich, dass sie geschlossen ist.

Bringen Sie das Doppelradschneidsystem zur Oberseite des Geräts (neben den offenen Kanal) und arretieren Sie es mit der weißen Nylon-Feststellschraube. Achten Sie darauf, die Schraube fest anzuziehen.

Halten Sie das Doppelradschneidsystem am Schneidkopf fest, während Sie die Schraube mit einem 6-mm-Inbusschlüssel entfernen.

Schieben und heben Sie das Doppelradschneidsystem durch den offenen Kanal im Hauptgehäuse heraus. Gehen Sie in umgekehrter Reihenfolge vor, um das Ersatz-Doppelradschneidsystem zu montieren. Stellen Sie dabei sicher, dass es korrekt flach am Schneidkopf anliegt, bevor Sie die Schraube mit dem 6-mm-Inbusschlüssel festziehen.
