Manuel d’installation Excalibur 6000

Il vous faudra entre 1 et 2 heures environ pour installer et étalonner votre massicot.

Desserrez les deux vis inférieures de chaque pied à l’aide de la clé Allen (hexagonale) de 5 mm et étendez
les parties télescopiques de manière égale à la longueur souhaitée.

Resserrez fermement les vis pour bloquer les pieds en position.

Pivotez les deux pieds vers l’extérieur jusqu’en butée.

Alignez la poignée (pièce P) sur les trous de la tête de coupe et fixez solidement les boulons à oreilles (pièce Q) en passant par l’autre côté.

Procédez avec fermeté

Déplacez la tête de coupe inférieure au milieu du corps principal.

Retirez la vis supérieure (ainsi que les rondelles et l’entretoise) de chaque pied, à l’aide d’une clé Allen (hexagonale) de 5 mm.

Retirez le bloc de réglage de l’équerrage du pied droit en desserrant uniquement la vis centrale.

Retirez les deux jeux de boulons à tête hexagonale, les entretoises, les rondelles et les écrous du corps principal à l’aide d’une clé de 17 mm.

Retirez la petite vis et les deux rondelles de l’arrière du bras d’équerrage (pièce B) à l’aide de la clé Allen (hexagonale) de 3 mm.

Faites glisser le bras d’équerrage par le côté droit à travers l’espace du corps principal et alignez les trous de vis correspondants entre le bras d’équerrage et le corps principal.

Soulevez légèrement le bras d’équerrage pour placer une entretoise entre le corps principal et le bras d’équerrage sur chaque trou central.

Introduisez les deux boulons hexagonaux en passant par l’arrière du corps principal à travers l’entretoise et le bras d’équerrage.

Installez les rondelles et les écrous par l’avant, mais en les serrant à la main uniquement.

Procédez avec délicatesse

Placez une entretoise entre chaque pied et le bras d’équerrage.

Introduisez les vis dans le bras d’équerrage et dans chaque pied à l’aide de la clé Allen (hexagonale) de 5 mm, mais ne serrez pas à fond.

Procédez avec délicatesse

Remontez le bloc de réglage de l’équerrage en faisant d’abord glisser la barre d’acier dans l’ouverture du bras d’équerrage, puis en alignant les têtes des deux vis du pied sur les trous supérieurs et inférieurs du bloc de réglage.

Les vis qui fixent le bras d’équerrage sur la machine doivent encore être desserrées et lui permettre de bouger pour faciliter l’alignement.

Insérez et serrez la vis dans le trou central.

Placez la tête de coupe dans sa position la plus basse.

Demandez de l’aide pour soulever lentement la machine et l’incliner de manière à ce que l’avant soit orienté vers le mur. Si la machine est trop haute ou trop basse, redescendez-la et reportez-vous à la section Réglage des pieds> pour régler la hauteur de la machine.

Si la hauteur est satisfaisante, placez soigneusement un morceau de carton ou de planche entre l’extrémité supérieure de la machine et le mur pour éviter tout dommage.

Procédez avec précaution lors du levage

Resserrez la vis et les deux rondelles dans le bras d’équerrage à l’aide de la clé Allen (hexagonale) de 3 mm.

Serrez les quatre vis à fond à l’aide de la clé Allen (hexagonale) de 6 mm pour fixer les pieds au sommet du corps principal.

Procédez avec fermeté

Utilisez une des vis courtes (pièce F) pour fixer le bras de support au corps principal, et une des vis longues (pièce E) dans chacun des trous situés le long des pieds de la machine. Veillez à ce que les extrémités des supports soient fermement appuyées contre le corps principal et à ce que les vis soient alignées sur les rainures spéciales, comme expliqué ci-dessus.

Si un kit autoporteur doit être installé sur la machine, passez directement à la section Installation du kit autoporteur en option >

Fixez le support de montage mural au sommet du corps principal et serrez les vis à la main.

Procédez avec délicatesse

Placez la machine à la verticale et retournez-la de manière à ce qu’elle soit orientée vers le côté opposé au mur.

Procédez avec précaution lors du levage

Le support de montage mural doit être aligné sur le mur. Marquez la position des fixations murales à l’aide d’un crayon court.

Éloignez la machine et retirez le support de fixation murale.

Procédez avec précaution lors du levage

Fixez le support au mur à l’endroit indiqué à l’aide des fixations appropriées, puis repositionnez et fixez la machine sur le support.

Passez à la section Contrôle de l’équerrage de la machine >

Étendez le pied télescopique à la longueur souhaitée de manière à ce qu’il soit au même niveau que l’extension des deux pieds avant.

Une assistance sera nécessaire pour les étapes suivantes

Demandez de l’aide pour mettre la machine debout et tenez-la pendant que le pied indépendant est fixé au support à l’aide de la clé Allen (hexagonale) de 6 mm et de la clé de 13 mm. Les écrous et les vis (pièces H, I et J) sont fournis avec la machine principale.

Procédez avec fermeté

Basculez l’étai vers le bas et fixez le bloc de fixation à l’arrière du corps principal. Serrez les trois vis de l’étai (à l’aide des clés Allen (hexagonales) de 5 mm et 6 mm).

Déployez le pied télescopique de manière à ce que la machine se tienne bien droite.

Retirez le film protecteur de toutes les bandes de support bleues. Cette opération doit être effectuée sur les cinq bandes des bras de support.

Faites glisser les butées de mesure sur les échelles de mesure faciles à lire à gauche et à droite.

Côté gauche

Côté droit

A) Desserrez les deux vis pour que les blocs de fixation permettent à l’échelle de mesure facile à lire de glisser sur le bras d’équerrage.

B) Vérifiez que le capuchon d’extrémité est au même niveau que l’extrémité du bras d’équerrage et serrez les deux vis de fixation à l’aide d’une clé Allen (hexagonale) de 4 mm.

Procédez avec fermeté

Côté gauche

Répétez l’opération sur le côté droit.

Placez la planche sur la machine verticalement comme indiqué et appliquez la pince en veillant à ce que le bord inférieur soit en contact avec le bras d’équerrage.

Sélectionnez la lame de coupe sur la tête de coupe multi-outils.

Coupez la planche supérieure de manière à obtenir une entaille d’environ 3 cm de long. Désengagez le massicot à l’aide du levier de déblocage du massicot.

Abaissez le massicot et effectuez une coupe similaire au bas de la planche en pressant la lame à travers la planche à environ 3 cm du bord inférieur de la planche.

Desserrez la pince et tournez la planche latéralement (comme la page d’un livre) et replacez-la dans la machine de manière à ce que le même bord soit toujours sur le bras d’équerrage, sans serrer.

Alignez et engagez la lame de manière à ce qu’elle entre dans la coupe réalisée précédemment au niveau du bord inférieur de la planche. Appliquez maintenant la pince.

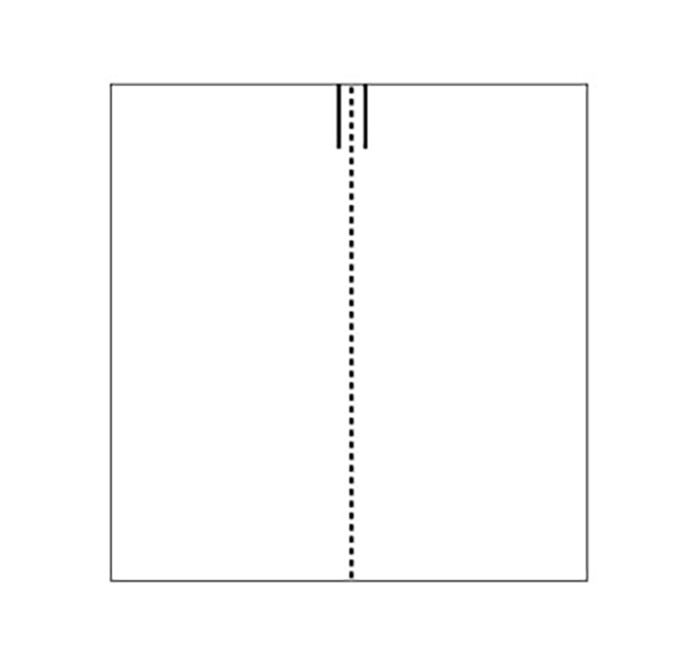

Levez le massicot jusqu’au sommet de la planche et, si la machine est d’équerre, la lame doit entrer dans la même coupe que celle effectuée précédemment. Si ce n’est pas le cas, voir Réglage de l’équerrage> pour effectuer
les ajustements nécessaires.

Si la machine est d’équerre, passez à Étalonnage de l’échelle verticale>.

On suppose que le carton utilisé pour le test est toujours fixé dans la machine. À partir des résultats du test, déterminez si la dernière coupe effectuée dans le haut de la planche est à gauche ou à droite de la coupe précédente.

Utilisez une clé Allen (hexagonale) de 5 mm pour desserrer les deux vis reliant le bras d’équerrage aux deux pieds.

Utilisez une clé de 17 mm pour desserrer l’écrou gauche reliant le bras d’équerrage au corps principal, et assurez-vous que l’écrou droit est bien serré.

Relâchez la pince et positionnez la planche de manière à ce que la lame soit maintenue dans la coupe sur le bord inférieur de la planche. Appuyez sur la planche pour vous assurer qu’elle est bien en contact avec le bras d’équerrage.

Si la deuxième entaille est décalée sur la droite de la première, tournez la vis de réglage dans le sens des aiguilles d’une montre vu de dessous.

Si la deuxième entaille est décalée sur la gauche de la première, tournez la vis de réglage dans le sens inverse des aiguilles d’une montre vu de dessous.

La vis de réglage doit être tournée par incréments de sorte que lorsque la lame est déplacée vers le haut de la planche, elle coupe entre deux entailles existantes. Veillez à ce que, lors de l’évaluation de l’emplacement de la coupe, le bras d’équerrage soit bien en contact avec le matériau utilisé.

Serrez les quatre vis/écrous reliant le bras d’équerrage aux pieds et au corps principal respectivement, à l’aide d’une clé Allen (hexagonale) de 5 mm et d’une clé de 17 mm, une fois que l’équerrage a été ajusté.

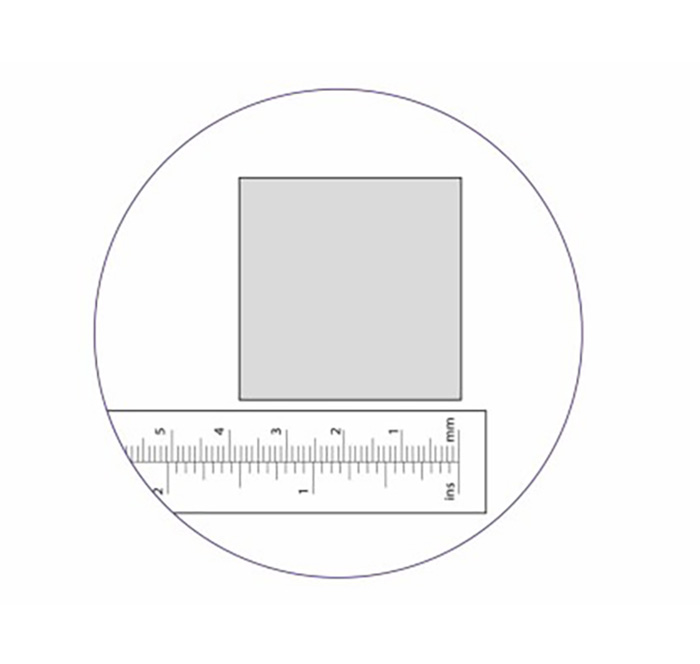

Prenez un petit morceau de carton et mesurez précisément sa hauteur. Placez le carton sur le canal de matériau du bras d’équerrage de manière à ce qu’il repose sur la rainure où la graduation doit être appliquée.

À l’aide d’un crayon, tracez une ligne fine au niveau du bord supérieur de la planche adjacent à la rainure.

Retirez le papier de protection de l’échelle verticale et collez-le à l’intérieur de la rainure, de manière à ce que le trait de crayon s’aligne sur la dimension mesurée de la planche. Coupez l’excédent des extrémités.

Placez un morceau de carton dans la machine et appliquez la pince. Marquez le bord supérieur du bras d’équerrage avec un crayon (que vous pourrez effacer ultérieurement avec une gomme) à côté du bord gauche de la planche.

Coupez la planche et mesurez la largeur de la coupe.

Décollez le ruban adhésif de l’échelle (pièce N) et placez-la dans sa rainure de manière à ce que la marque du crayon s’aligne sur la dimension mesurée de la planche. Ajustez les extrémités droite et gauche de l’échelle en conséquence.

Fixez un autre morceau de panneau dans la machine et déplacez la butée de production jusqu’à lui.

Coupez la planche et mesurez la largeur de la coupe.

Si la largeur de la planche découpée ne correspond pas à la mesure de l’échelle qui s’aligne sur la butée de production, un étalonnage est nécessaire.

Sinon, passez à la section « Étalonnage de l’échelle de mesure facile à lire »>.

Le bord supérieur du bras d’équerrage coulisse de gauche à droite pour permettre l’étalonnage. Utilisez la clé Allen (hexagonale) de 3 mm pour retirer la vis située à l’arrière du bras d’équerrage.

Réglez l’échelle coulissante de manière à ce que la butée de production indique la taille mesurée de la planche.

Alignez la butée de matériau avec une mesure sur le bras d’équerrage et notez cette mesure. Faites une marque au crayon sur l’aluminium comme indiqué.

Retirez le capuchon d’extrémité à l’aide de la clé Allen (hexagonale) de 4 mm. Retirez la butée de mesure. Vérifiez que la bande d’acier du ruban de mesure est centrée sur toute sa longueur.

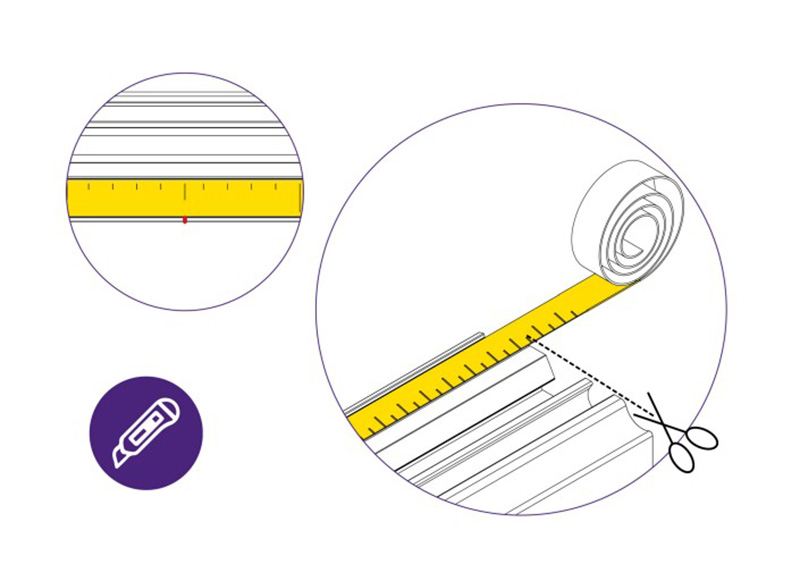

Appliquez l’échelle sur la bande d’acier de manière à ce que la mesure enregistrée sur le ruban s’aligne sur la marque du crayon. Coupez soigneusement l’excédent de ruban à chaque extrémité de la bande d’acier.

Remettez en place la butée de mesure et le capuchon d’extrémité.

Des réglages précis peuvent être effectués en faisant glisser la bande de mesure en acier.

Répétez l’opération sur le côté droit.
