Comment remplacer l'ensemble boîtier pivotant sur le SteelTrak 250 seulement

Pour ce faire, vous aurez besoin de l’ensemble boîtier pivotant SteelTrak & Excalibur >

Outils nécessaires :

  • Clé Allen (hexagonale) 4, 5 & 6mm
  • Petit tournevis plat ou règle en acier
  • Clé à fourche de 10 mm
  • Protection des mains
  • Marche à suivre pour accéder à la partie supérieure de la machine

Comment procéder

REMARQUE : Un minimum de deux personnes valides sont nécessaires pour pour effectuer ce travail.  La barre de coupe et la tête de coupedoivent  être retirées.  Il est également important que lesinstructions soient lues et comprises avant de commencer.

Les instructions ci-dessous supposent que le SteelTrak reste dans sa position verticale pour le remplacement. Toutefois, si vous le préférez, la machine peut être déconnectée de son support mural et posée sur le sol pour y travailler.

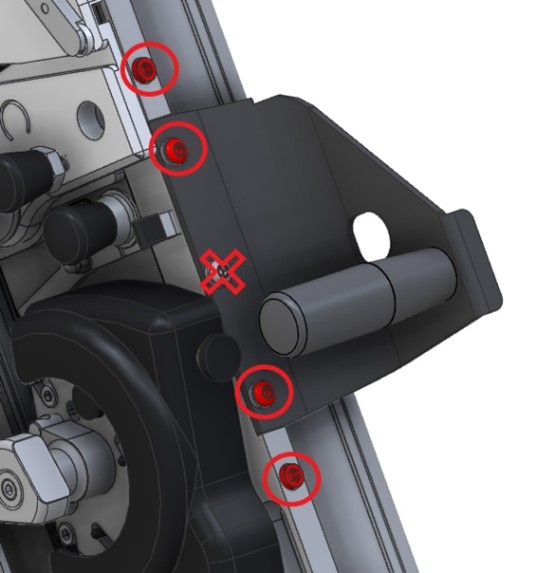

  • Retirez toutes les lames de la tête de coupe puis pour retirer la tête de coupe, desserrez les vis des supports de poignée supérieur et inférieur de quatre tours complets à l’aide de la clé Allen (hexagonale) de 4 mm.  Ne pas desserrer la vis centrale.  Desserrez les deux vis de fixation de la barre de ressort de quatre tours complets à l’aide de la clé Allen (hexagonale) de 5 mm.  La tête de coupe ne doit pas se desserrer sur la barre de coupe et peut être déplacée avec précaution vers la gauche pour la dégager. Le câble de contrepoids restera attaché et l’empêchera de tomber, mais ne lâchez pas la tête de coupe, soutenez-la en permanence.

  • Le débranchement du câble nécessite deux personnes et une paire de marches ou une échelle pour permettre l’accès au côté supérieur gauche de la machine.
  • Placez les marches ou l’échelle comme expliqué ci-dessus.

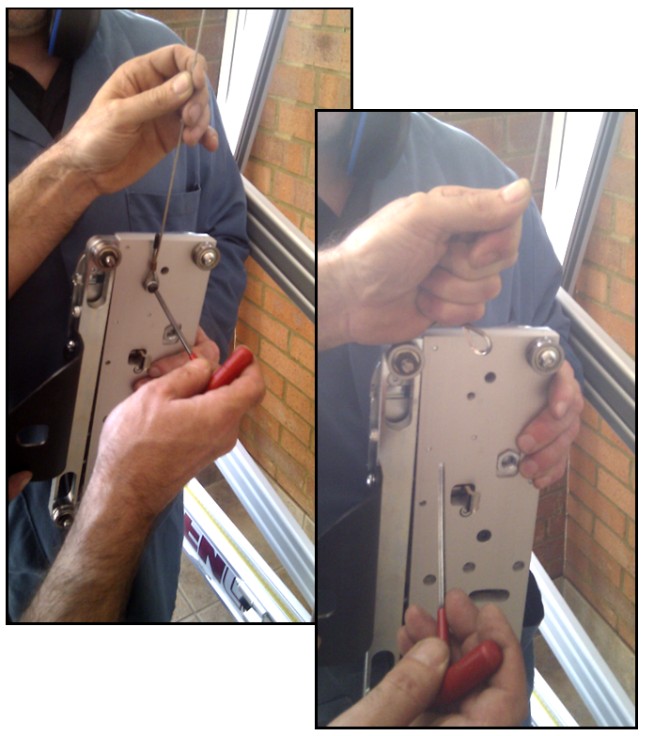

  • Une personne doit tenir fermement le câble et supporter le poids du contrepoids tandis que l’autre soutient la tête de coupe et utilise une clé Allen de 4 mm pour retirer la vis, la rondelle et l’entretoise qui fixent la boucle à l’extrémité du contrepoids.

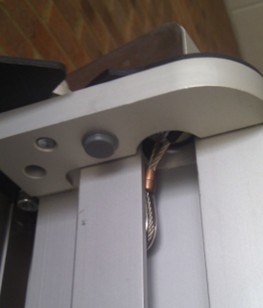

  • Tout en tenant le câble du contrepoids, laissez-le se rétracter lentement pour qu’il se place dans la découpe circulaire en haut de la glissière.

  • Déconnexion de la barre de coupe ; une personne doit tenir la barre de coupe sur la machine pendant que l’autre retire les vis suivantes.

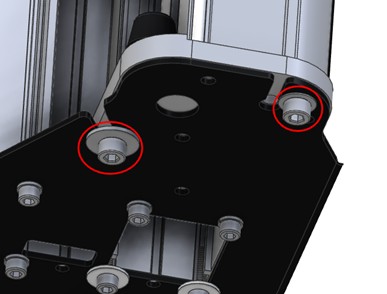

  • À l’aide d’une clé Allen de 6 mm, retirez les deux vis entourées en rouge qui maintiennent la glissière sur la plaque supérieure, veillez à retirer la rondelle à bride également.

  • Répétez l’opération au bas de la glissière.

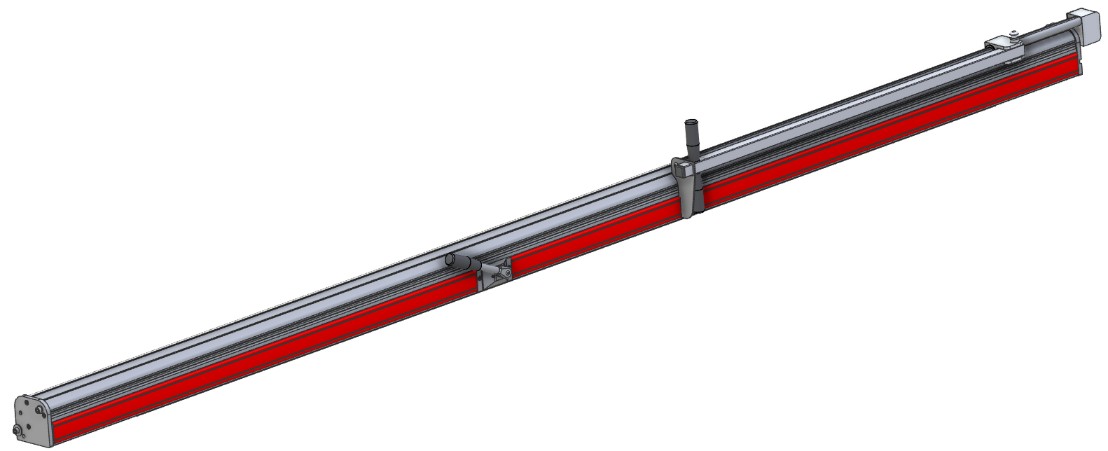

L'ensemble de la barre de coupe est très lourd et doit être soulevé par deux personnes

  • Prenez le poids de la barre de coupe et tirez-le vers le bas pour dégager la plaque de fixation, puis abaissez-le au sol.  Veillez à ce que l’extrémité du câble du contrepoids ne soit pas coincée dans le haut de la barre de coupe.

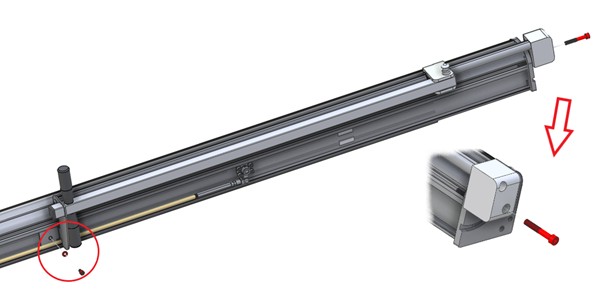

  • Remettez la vis supérieure pour ajouter un support à l’extrémité supérieure de la barre de traction mais ne la serrez pas. Posez l’ensemble sur un grand plan de travail solide pour continuer.

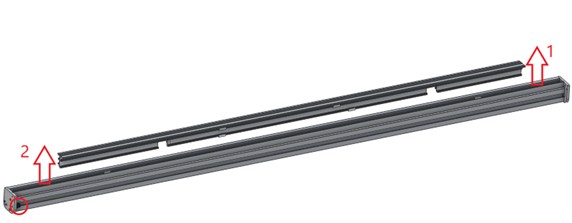

  • À l’aide d’un petit tournevis ou d’une règle en acier, retirez les bandes de protection en plastique noir fixées sur le côté droit de la barre de coupe. (Illustrées en rouge)

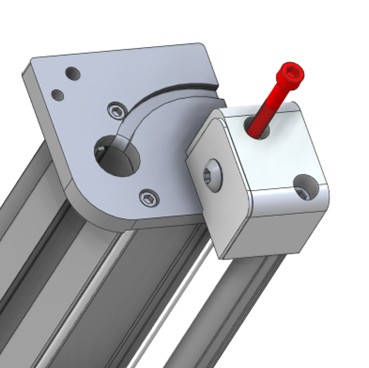

  • Retirez le boîtier de la poignée de serrage, en utilisant une clé Allen de 5 mm (hexagonale) défaites les deux vis et retirez l’ensemble en veillant à ce que la face intérieure du boîtier soit orientée vers le haut afin d’éviter vers que des pièces internes tombent sur le sol.

  • À l’aide des clés Allen (hexagonales) de 5 mm et 6 mm, retirez l’ensemble de la barre de traction, qui sera toujours connecté par le cordon du contrepoids, il n’est pas nécessaire de le déconnecter.

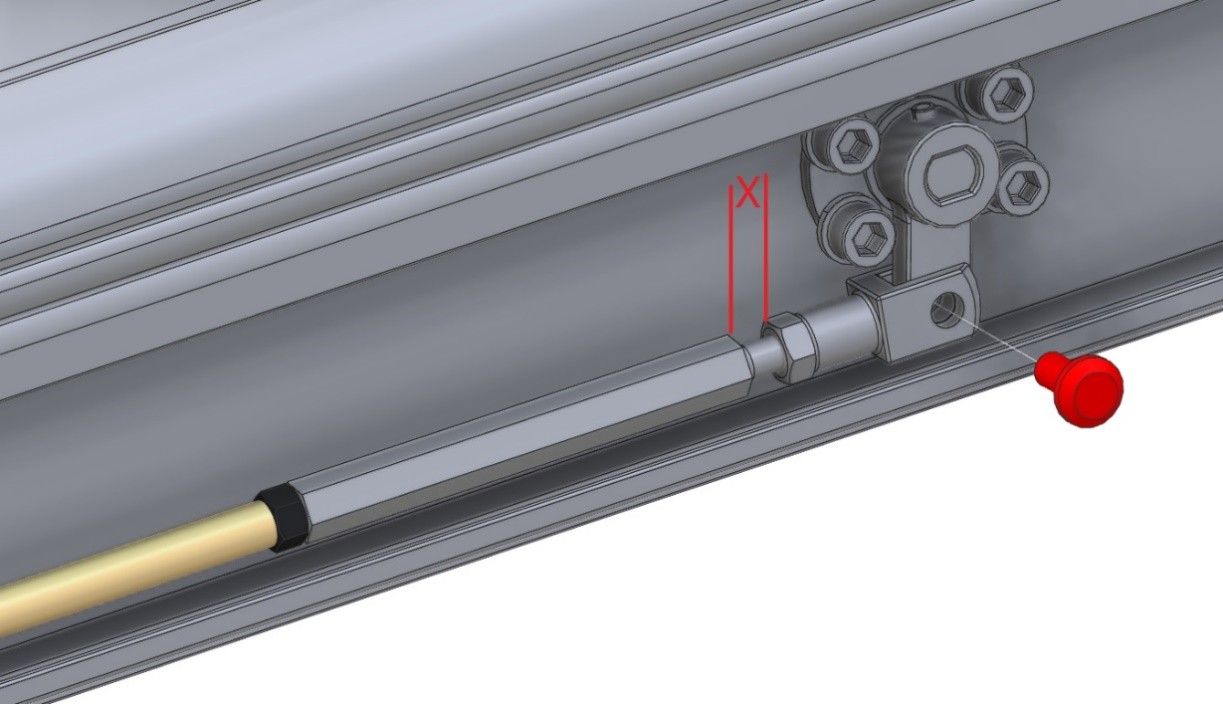

  • Au sommet de la tige de poussée se trouve un dispositif de réglage qui aligne la barre de serrage principale. Mesurez et notez la dimension X. Retirez la goupille du raccord à fourche et desserrez les deux écrous de blocage (le noir a un filetage à gauche) à l’aide d’une clé à fourche de 10 mm.

  • Faites tourner l’ajusteur pour réduire autant que possible l’écart entre lui et le raccord en fourche. Vous pouvez parfois le faire avec vos doigts plutôt qu’avec la clé.
  • Retirez la goupille de la fourche inférieure
  • Retirez la tige de poussée. Sur certaines versions, il peut être nécessaire de fléchir légèrement la tige de poussée pour la retirer.

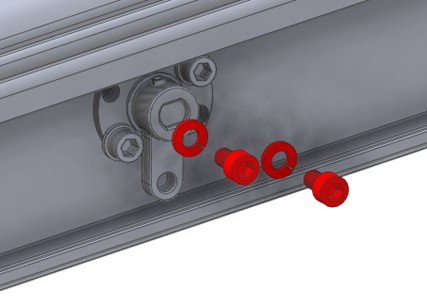

  • Retirez deux des vis et des rondelles de blocage des deux boîtiers de pivot comme indiqué (il est important que ce soit les deux indiqués) à l’aide d’une clé Allen (hexagonale) de 4 mm.

  • Tournez la barre de coupe de manière à ce que la barre de serrage soit orientée vers le haut.  Saisissez la barre de serrage à deux mains et éloignez son extrémité supérieure de la barre de coupe. Une fois que l’extrémité supérieure est dégagée de son rouleau interne, tirez sur l’extrémité inférieure pour la dégager.  Remarque :  Pour référence, le tampon en caoutchouc noir se trouve en bas (entouré en rouge)

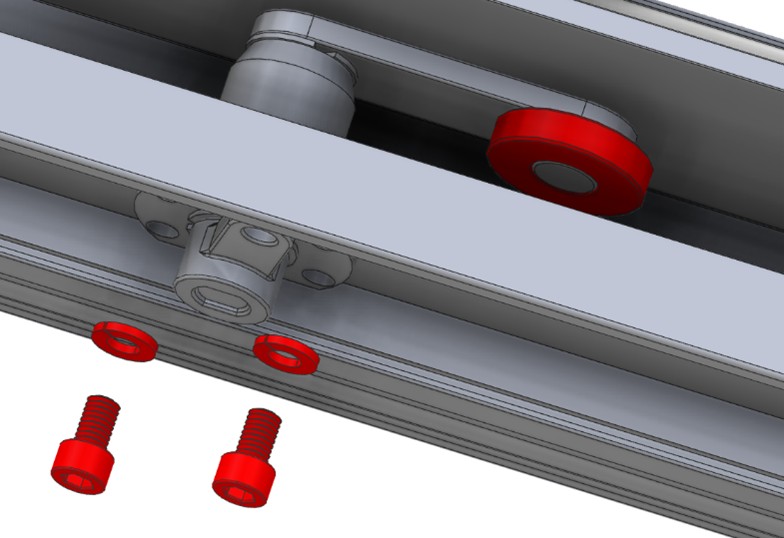

  • Notez la direction dans laquelle le levier interne est orienté (vers l’extrémité inférieure de la barre de coupe).  Retirez le rouleau en plastique noir du boîtier pivotant puis retirez les deux autres vis et sortez-les du trou de la barre de coupe

  • REMONTAGE – Replacez le boîtier pivotant dans l’ordre inverse, mais faites attention aux points suivants :
    • Lors de la mise en place de la barre de serrage, introduisez le rouleau de pression inférieur dans sa rainure et poussez le rouleau vers le bas dans la rainure avec votre doigt lorsque vous poussez la barre de serrage en position. Introduisez le rouleau de pression supérieur dans sa rainure et poussez-le à nouveau vers le bas avec votre doigt pour le mettre en place, poussez la barre de serrage à fond dans la barre de coupe.
    • Si nécessaire, utilisez la clé de 10 mm pour ajuster la barre de serrage afin qu’elle soit parallèle à l’arrière de la machine principale.
  • Une fois le montage terminé, réglez la pression de serrage maximale.  À l’aide de la clé Allen (hexagonale) de 3 mm, tournez les deux vis sans tête sur la face du boîtier de la poignée de serrage dans le sens des aiguilles d’une montre jusqu’à ce qu’elles s’arrêtent, puis dévissez chaque vis de ¼ de tour, d’autres petits réglages peuvent être effectués pour augmenter ou diminuer la pression de serrage maximale selon les besoins.
