Remplacer un ressort de rappel cassé sur la tête de coupe de la SteelTrak

Avant de commencer

Avant de vous mettre au travail, vérifiez que votre machine est bien fixée au mur ou sur son pied autoportant et que vous disposez du matériel suivant :

  • Clé hexagonale de 4 mm

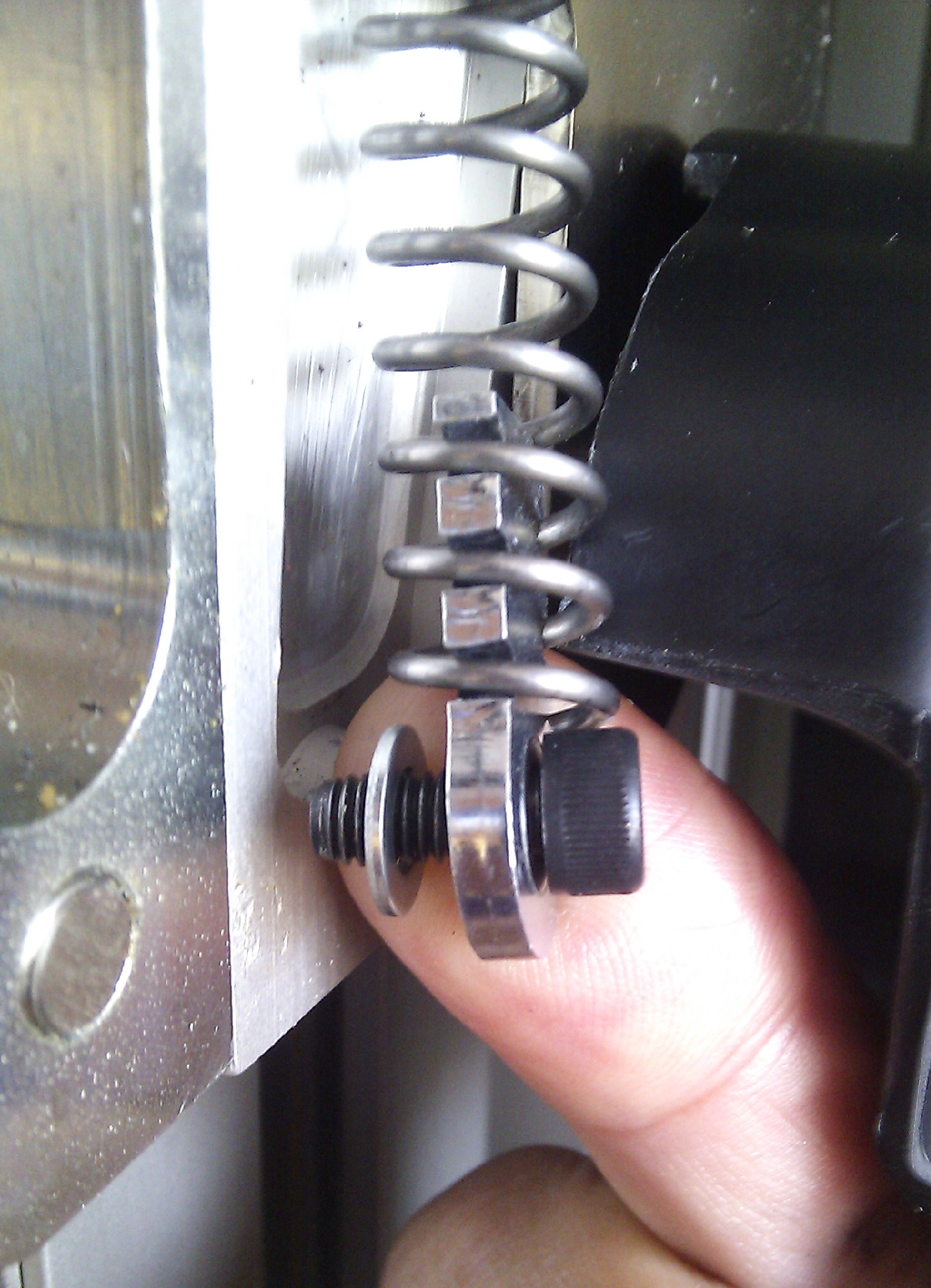

1. Placez la tête dans la position de repos et retirez le ressort cassé

Assurez-vous que la tête de coupe est en position de repos et qu’elle n’est pas poussée vers l’avant et retenue par le cliquet. Enlevez la protection en plastique noir pour disposer d’un meilleur accès et faciliter l’opération.

Lors du retrait de l’attache de ressort, faites attention à ne pas laisser tomber la rondelle qui se trouve entre l’attache de ressort et la plaque en aluminium principale.

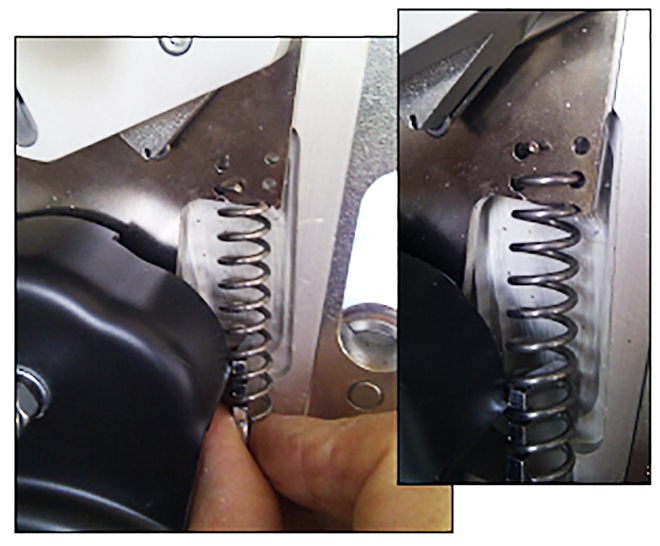

2. Remplacez le ressort

Enroulez le ressort sur l’attache de ressort, puis enroulez le ressort dans les trous de la plaque du bras pivotant.

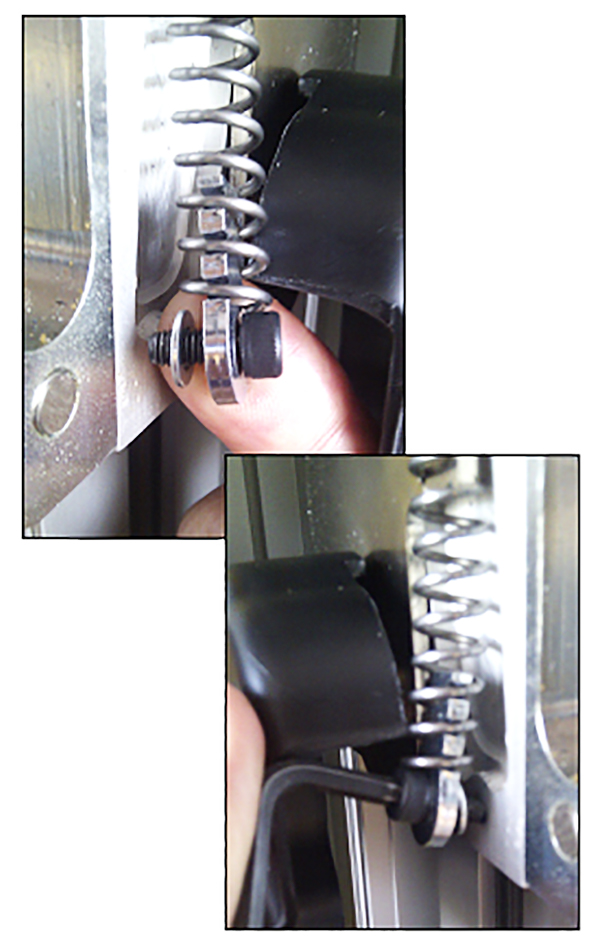

3. Rattachez l'attache de ressort

Rattachez l’attache de ressort en veillant à remettre en place la rondelle entre l’attache de ressort et la plaque en aluminium principale. À l’aide de la clé hexagonale de 4 mm, présentez en diagonale la vis sur le trou, poussez-la doucement dans le trou et redressez-la à la perpendiculaire de la plaque en aluminium pour aligner le filet, puis tournez la vis. Ne serrez pas la vis à fond à ce stade.

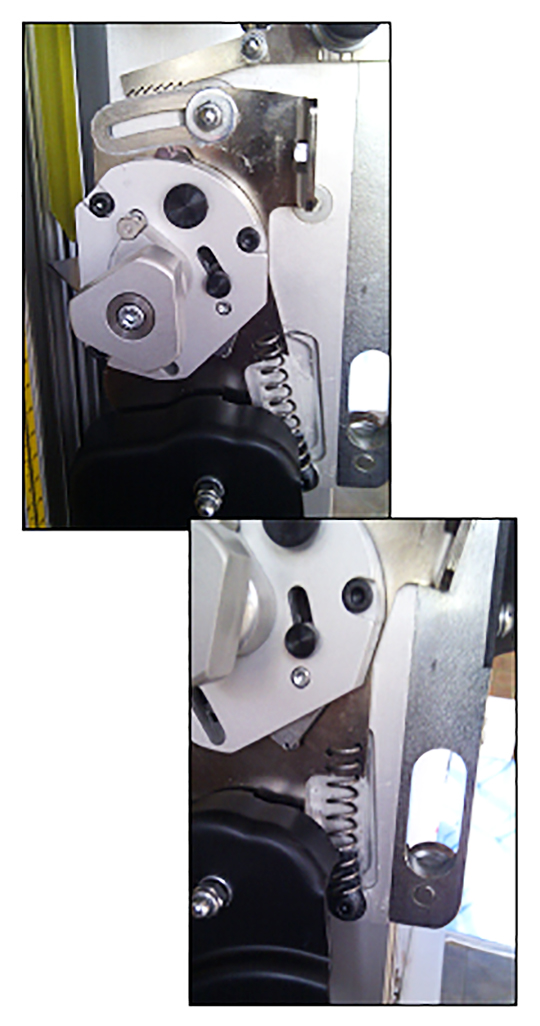

4. Serrez la vis à fond

Poussez vers l’avant le bras pivotant en étirant à fond le cliquet, puis serrez la vis à fond.
