Le cliquet de la SteelTrak ne se relâche pas

Avant de commencer

Avant de vous mettre au travail, vérifiez que votre machine est bien fixée au mur ou sur son pied autoportant et que vous disposez du matériel suivant :

  • Clé hexagonale de 5 mm
  • Huile
  • Petit tournevis

1. Commencez par vérifier le roulement à billes

Si le cliquet ne se relâche pas correctement, vérifiez que le roulement à billes qui relâche le cliquet n’est pas endommagé et tourne facilement.

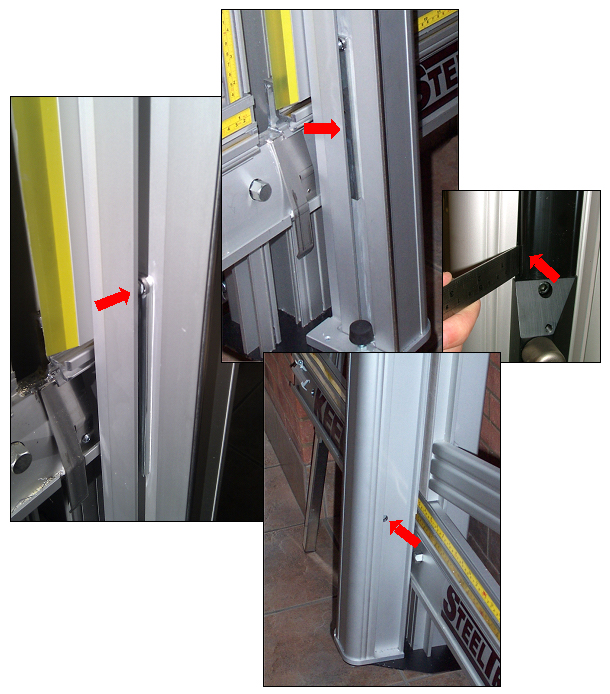

Si le roulement est à remplacer, il est nécessaire d’enlever la barre de libération du cliquet. Cette barre tient en place le roulement à billes et se situe dans la rainure qui court le long du côté gauche de la glissière. Elle est maintenue en place par une seule vis qui pénètre du côté droit de la glissière.

Pour avoir accès à la vis, utilisez un tournevis pour déloger la bande de recouvrement en plastique noir qui protège le manche du dispositif de serrage.

Au moyen d’une clé hexagonale de 5 mm, enfoncez la partie longue dans le trou, comme sur l’illustration, et dévissez la vis qui maintient la barre en place, mais sans enlever complètement la vis. Maintenez-la en place pendant que vous changez de barre puis resserrez la vis.

2. Vérifiez si le levier à cliquet est usé

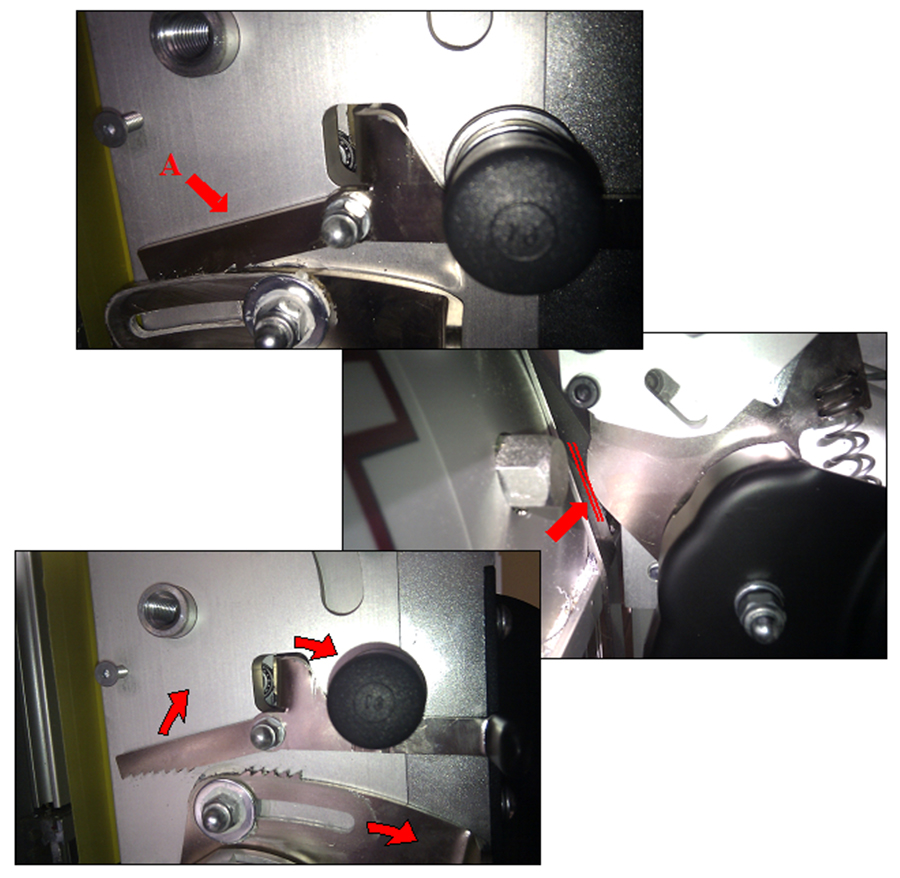

Lorsque la tête de la coupeuse est abaissée jusqu’à toucher le roulement à billes, le cliquet doit normalement être encore engagé (A) et il doit y avoir un petit écart entre les deux plaques. Une fois que la tête est abaissée plus loin, le roulement à billes doit pousser le levier à cliquet et libérer la tête de coupe. Si cela ne se produit pas, commencez par vérifier si vous pouvez voir des signes d’usure sur le levier à cliquet, là où il devrait toucher le roulement à billes.

3. Vérifiez le pivot du levier à cliquet

S’il n’y a pas de signes d’usures visibles, vérifiez que le levier à cliquet repose bien à plat contre la plaque principale de la coupeuse et qu’il n’est pas légèrement tordu ; si c’est le cas, il est possible que le petit écrou qui maintient le levier en place à son point de pivot soit desserré.

Pour ajuster l’écrou, commencez par vous assurer qu’il n’est pas sec et en manque de graisse ; si c’est le cas, appliquez une ou deux petites gouttes d’huile légère et actionnez le levier à plusieurs reprises.
Tirez le levier à cliquet vers le bas et maintenez-le en place, comme si vous dégagiez la tête de coupe, et serrez légèrement l’écrou, jusqu’à ce que le levier se rétablisse à peine sous l’effet de sa propre pression de ressort lorsqu’il est relâché.

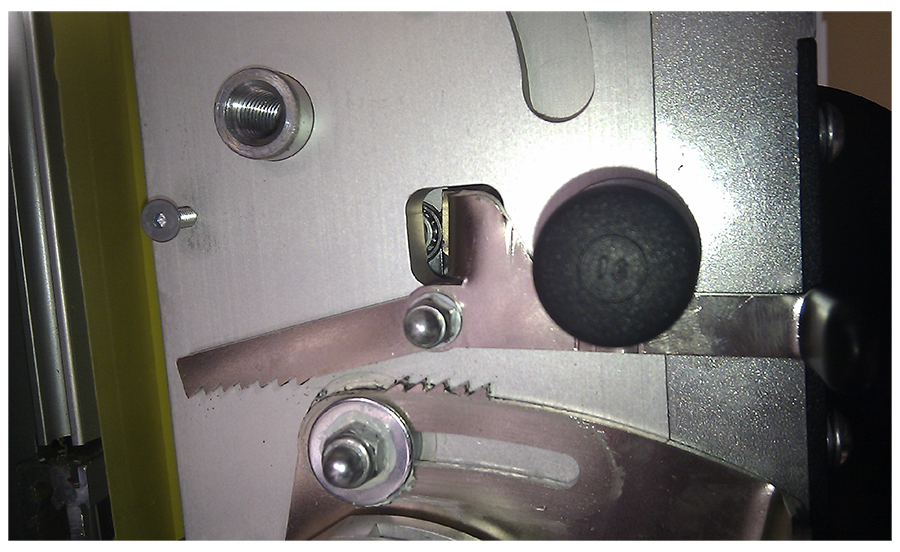

4. Remplacez le levier à cliquet

Si tous les contrôles et ajustements ci-dessus ont été effectués et si le problème persiste, vous devez commander un nouveau levier à cliquet et le monter en suivant ces instructions.
