Test di rettilineità della barra da taglio da tavolo

Sebbene le immagini mostrino una Evolution E2, lo stesso procedimento può essere utilizzato anche su Evolution3, Javelin e Javelin Integra.

Prima di iniziare

Prima di iniziare qualsiasi lavoro controllare di avere i seguenti attrezzi

  • Una chiave a brugola (chiave esagonale)
  • Un cacciavite
  • Una lunghezza di PVC foamboard o plastica simile, 15-30cm (6″-12″ di larghezza) e la lunghezza massima della taglierina da testare
  • Una striscia di nastro adesivo da imballaggio

1. Preparare il materiale per il test

Per eseguire questo test occorre un pannello di foamboard in PVC, MDF o materiale simile Dovrebbe essere largo 15-30 cm (6″-12″) e idealmente della lunghezza massima che entrerà nella taglierina.

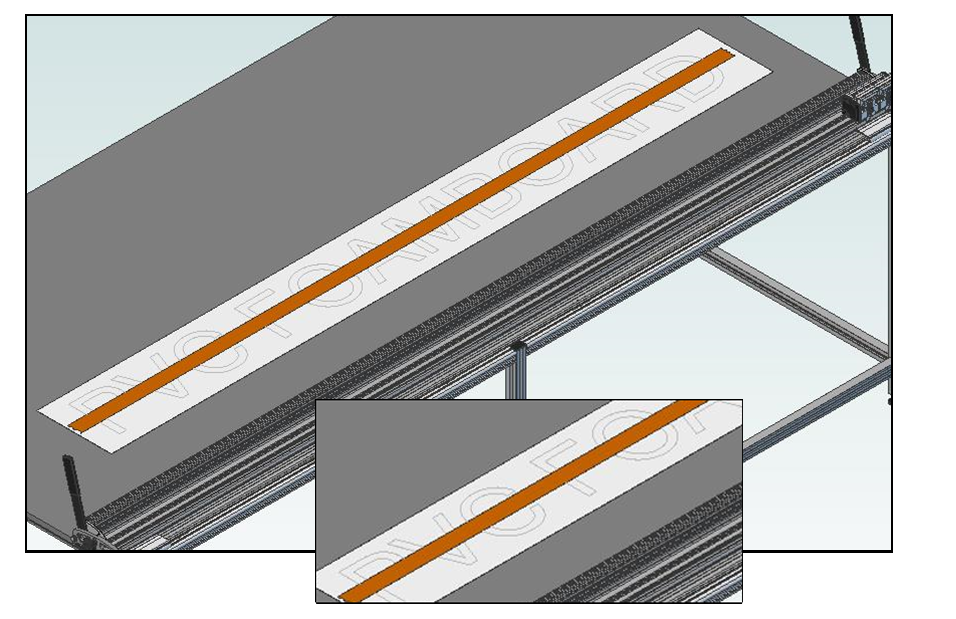

Incollare una striscia di nastro adesivo da imballaggio lungo il centro della tavola come mostrato.

2. Posizionare la tavola nella taglierina

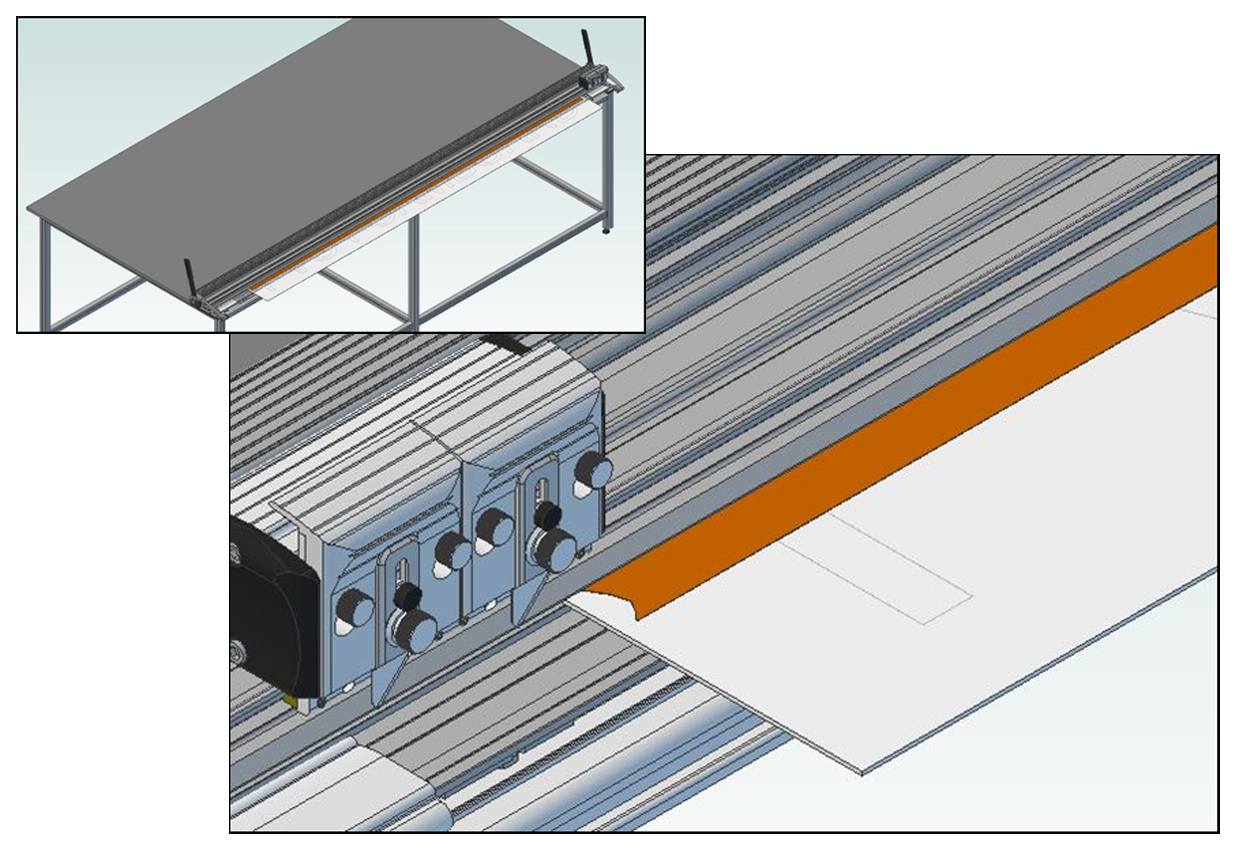

Posizionare la tavola nella taglierina in modo che il nastro sia approssimativamente centrale, applicare una pressione molto leggera sul supporto della lama e tagliare lungo la lunghezza del nastro in modo da tagliare SOLO il nastro stesso.

NOTA. NON TAGLIARE ANCHE IL CARTONE IN PVC.

3. Girare la scheda

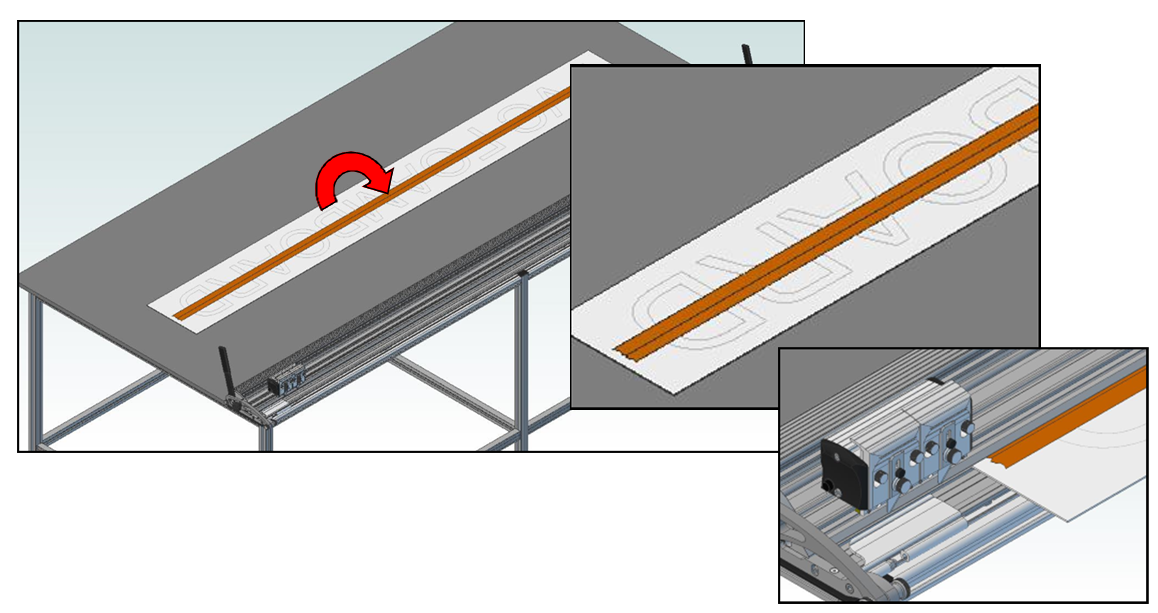

Girare il cartone di PVC a 180° mantenendo il nastro sulla parte superiore come mostrato.

Posizionarlo di nuovo sotto la taglierina.

4. Tagliare di nuovo la tavola

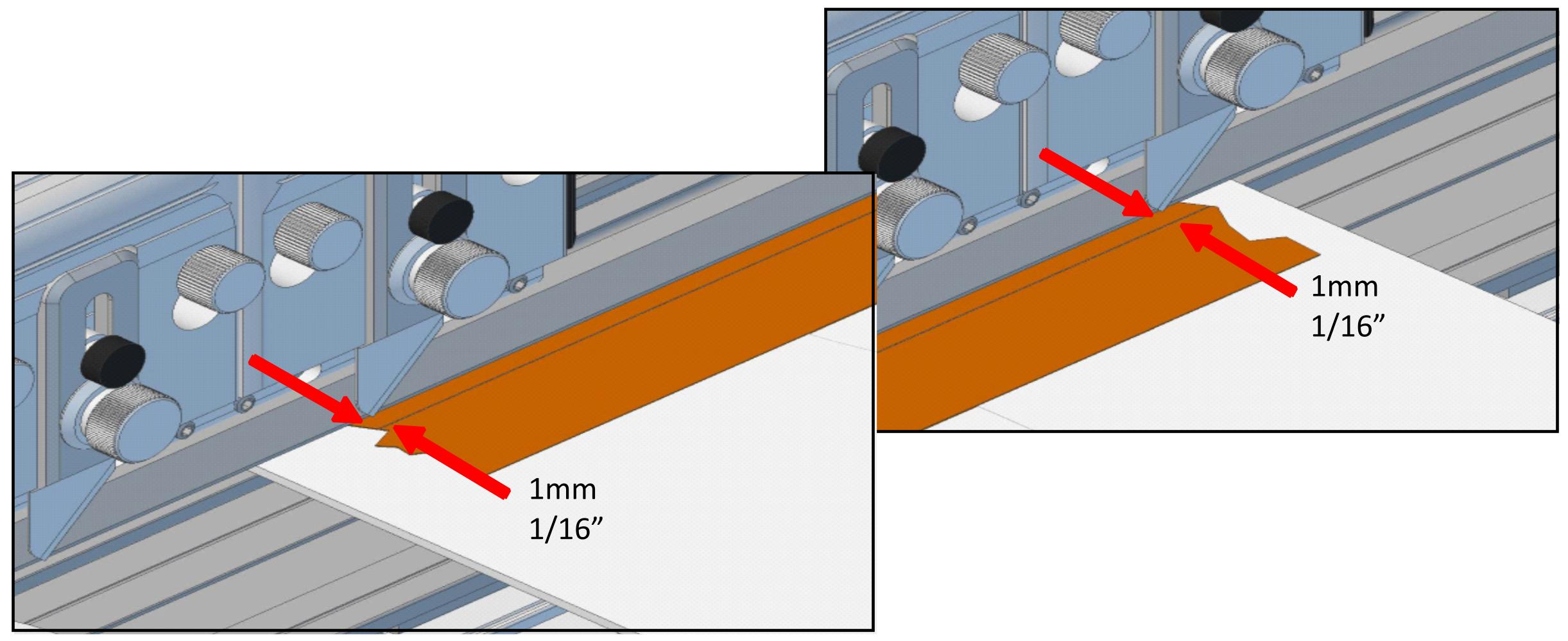

Posizionare la tavola in modo che la lama tagli 1mm (1/16″) lontano dal taglio precedente sia all’inizio che alla fine del taglio.

Come prima, applicare una leggera pressione al supporto della lama e tagliare lungo la lunghezza del nastro, tagliando solo il nastro stesso e non la tavola.

5. Misurare il divario e registrare i risultati

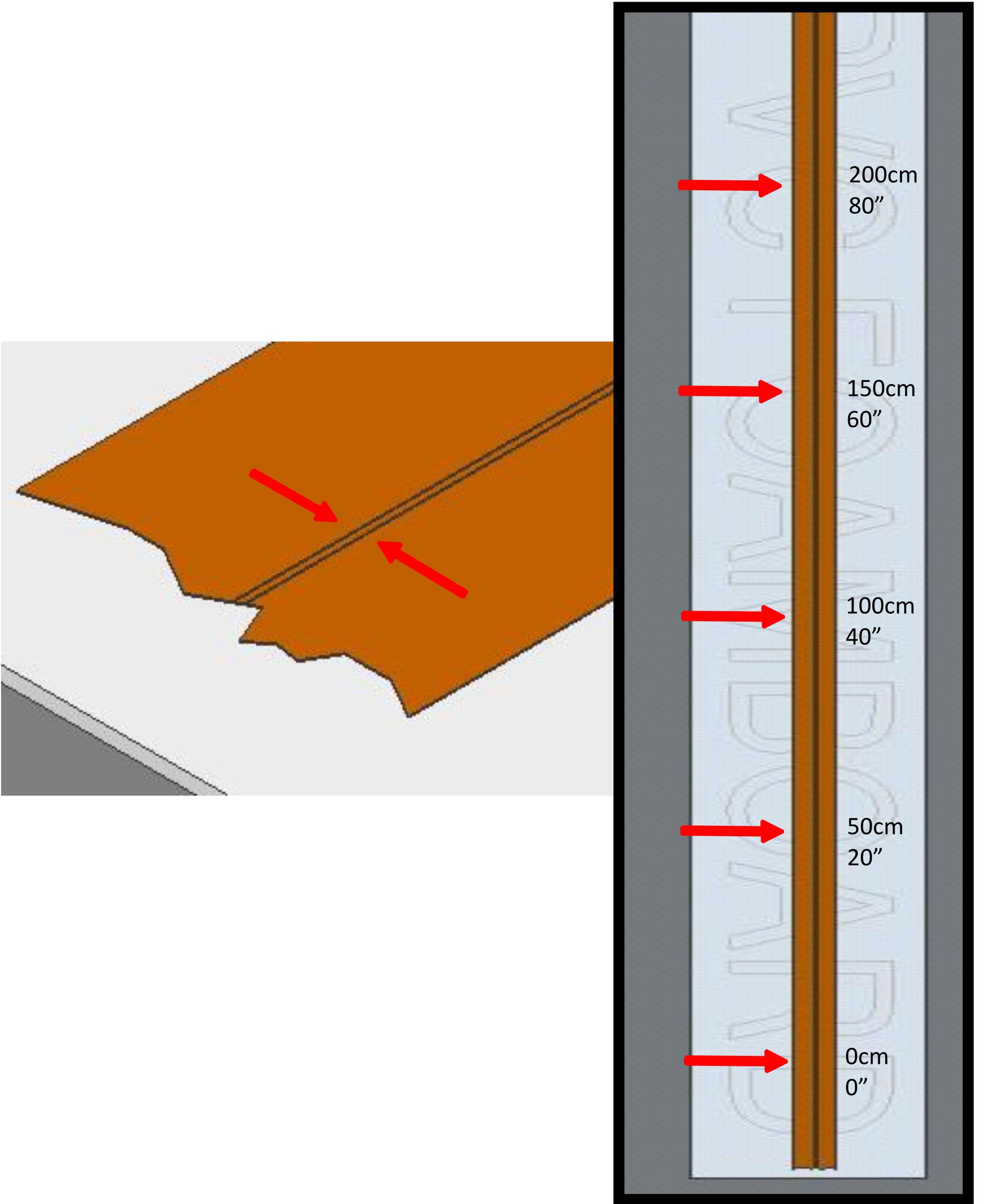

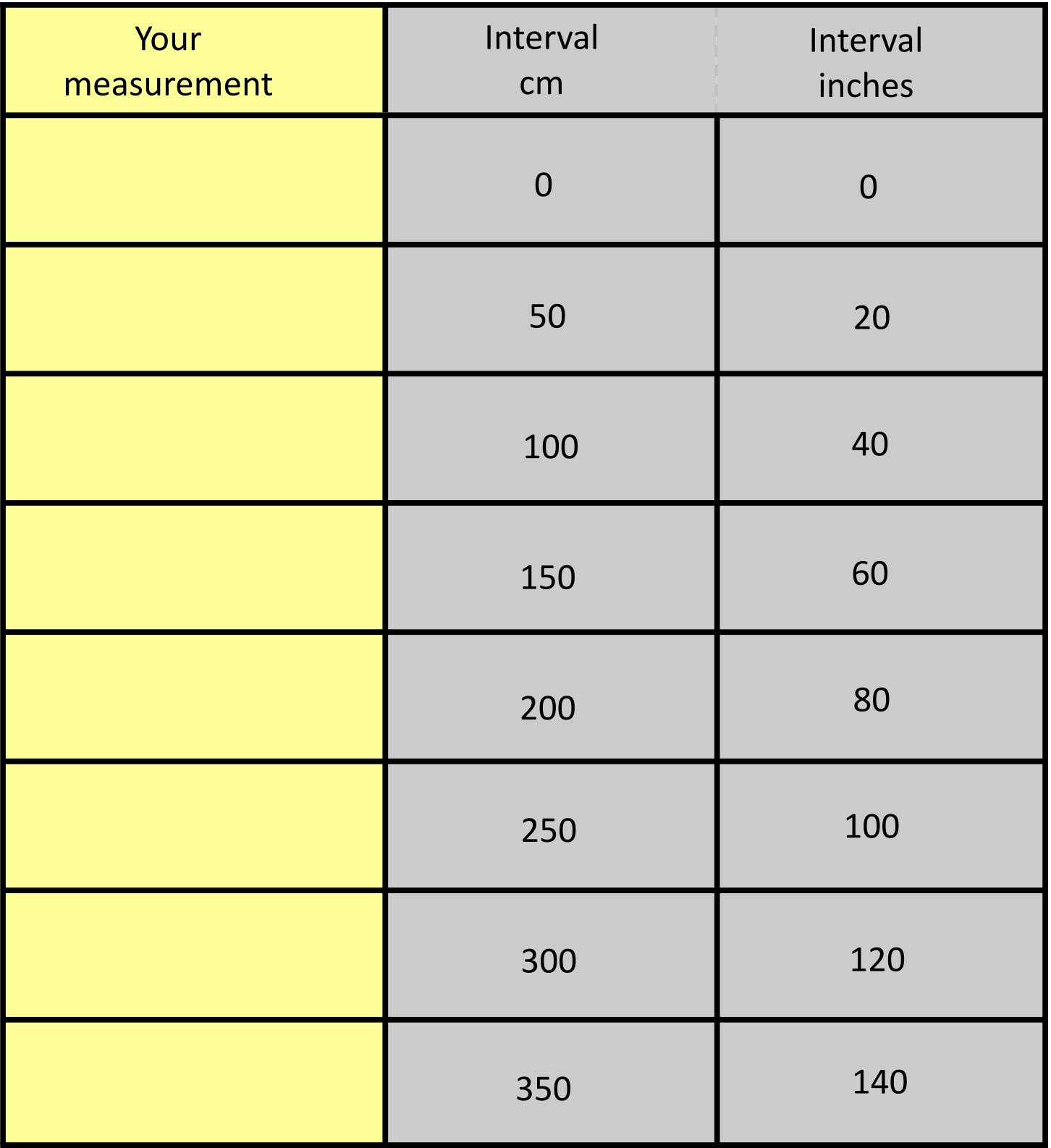

Partendo da una delle estremità, percorrere tutta la lunghezza del nastro adesivo fermandosi a intervalli di 50 cm per misurare lo spazio tra le righe. È importante eseguire le misurazioni con la massima precisione. SUGGERIMENTO: A patto che non si sovrappongano, rimuovere la striscia di nastro adesivo tra le due linee di taglio per agevolare la misurazione della fessura.
