Come controllare la rettilineità della piastra di base di Evolution E2

Prima di iniziare

Prima di iniziare qualsiasi lavoro, controllare di avere i seguenti attrezzi:

  • Corda sottile e resistente

1. Posizionamento della corda

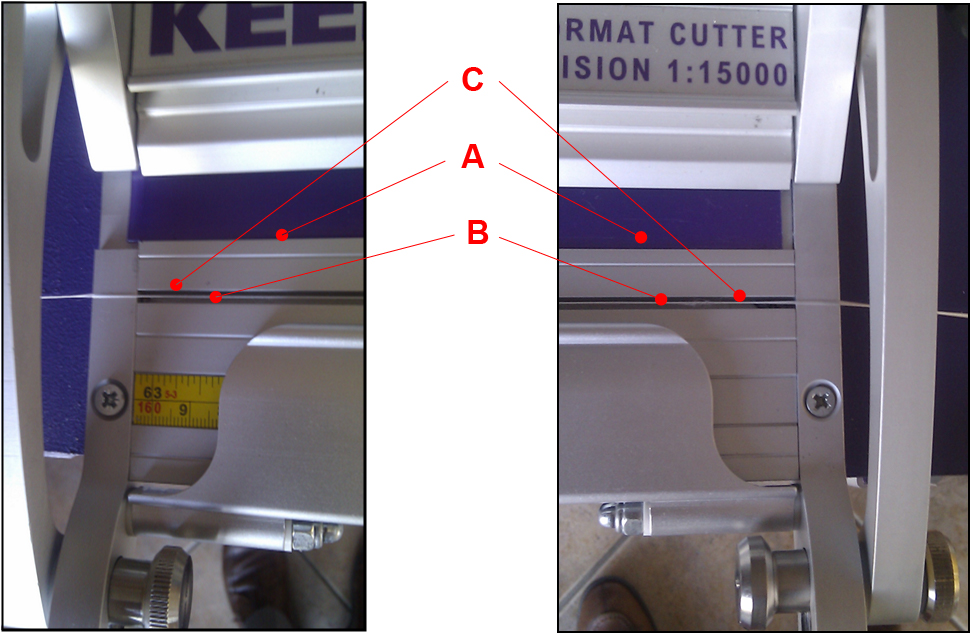

La rettilineità della piastra di base (A) si misura tendendo una corda sottile e resistente (B) lungo la lunghezza della scanalatura in cui scorre la lama (C).

2. Controllo della rettilineità

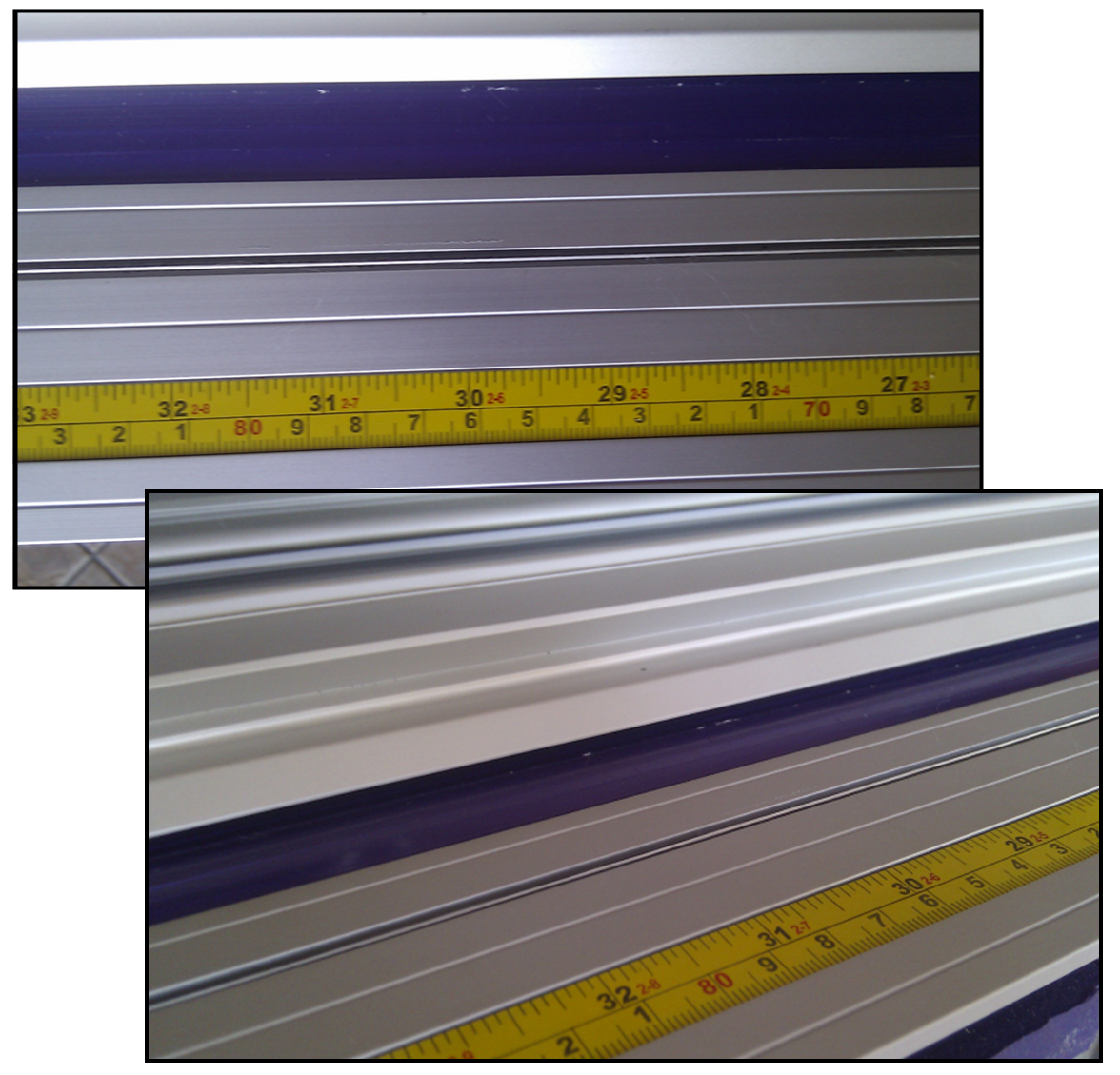

Una volta in posizione, lungo tutta la scanalatura la corda dovrebbe essere:-

  1. Entro 1 mm dal centro della scanalatura, se questo non è il caso le staffe di montaggio della piastra base devono essere regolate come spiegato a pagina 3.2 del manuale di istruzioni.
  2. Livellare con la superficie superiore della piastra di base, se il livello/la planarità richiede una regolazione seguire le istruzioni a pagina 3.5 del manuale.

Scaricare il manuale (in inglese) >

Se una di queste impostazioni non è corretta, il risultato sarà un taglio irregolare e non dritto.
