Manuel d’installation Evolution3 BenchTop – Assemblage et étalonnage

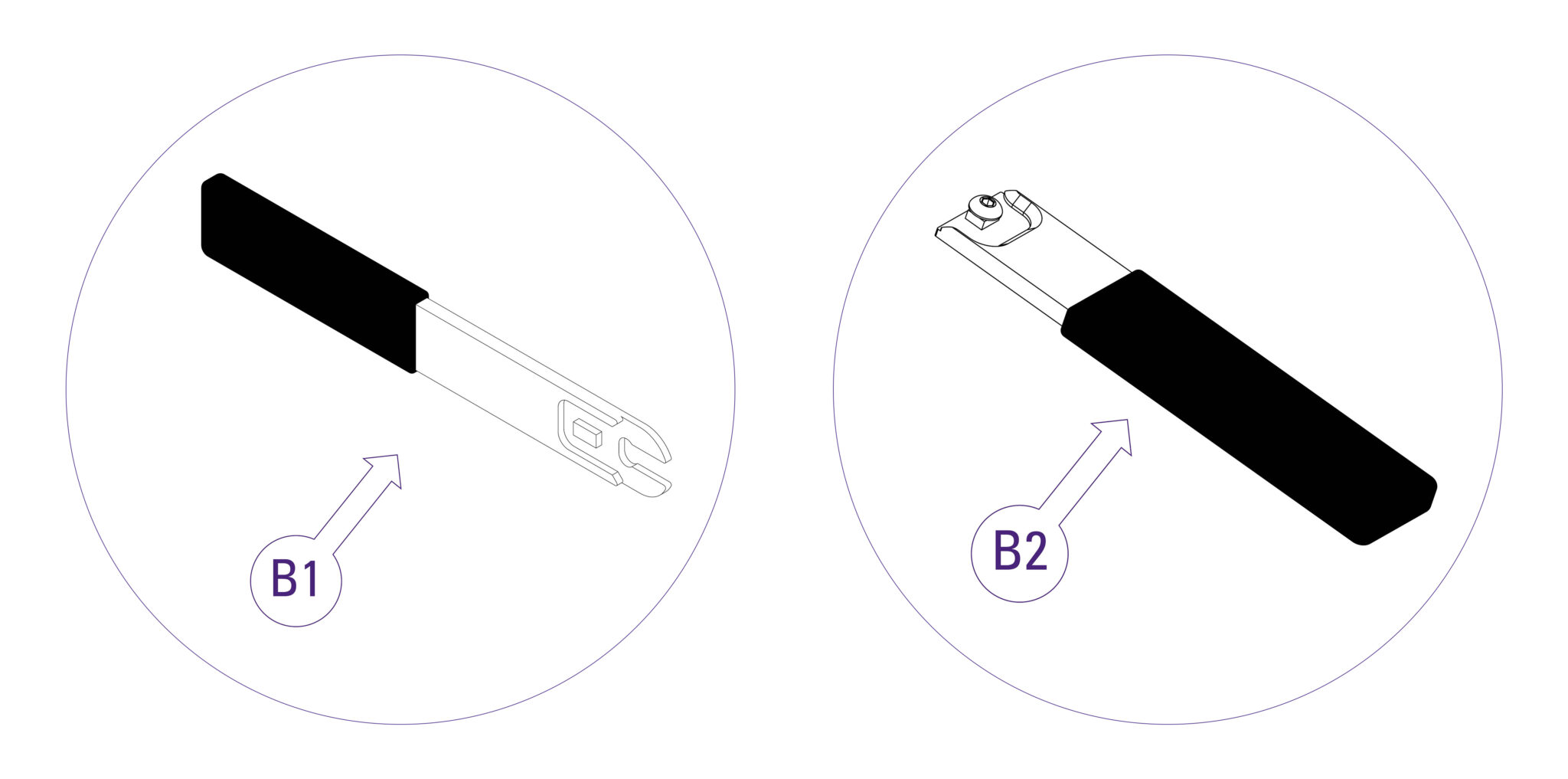

IMPORTANT : Les leviers Lift-and-Hover (pièce B) sont fixés dans les ouvertures à chaque extrémité du massicot. Ils doivent impérativement être installés dans le bon sens sous peine d'endommager le mécanisme interne lorsqu'ils sont fixés en place.

Vérifiez que la face plane du levier fait face au centre de l’unité.


Insérez la poignée entre le corps du massicot et la plaque en acier visible dans l’ouverture.

CONSEIL : Vous pouvez utiliser la clé Allen de 3 mm pour déplacer la plaque en acier dans l’ouverture si vous avez du mal à insérer la poignée.


Utilisez la clé Allen de 5 mm et insérez-la dans la section indiquée. Serrez à fond.

Procédez avec fermeté.

Répétez ces opérations sur l’autre extrémité, en vérifiant là encore que la face plane du levier fait face au centre de l’unité et que la poignée est insérée entre le corps du massicot et la plaque en acier. Serrez fermement la vis de fixation.

Retirez la butée d’extrémité.


Glissez la tête de coupe vers la droite.


Soulevez délicatement pour retirer la tête de coupe, puis remettez la butée d’extrémité en place.

Défaites le bouton indiqué pour retirer la plaque de serrage de lame magnétique.


Déposez la plaque de serrage magnétique de la tête de coupe.


Insérez une lame Graphik, en vérifiant qu’elle est orientée dans le bon sens pour la découpe souhaitée. Insérez l’axe dans le trou en haut de la lame et alignez-le sur le bord de la plaque de serrage.


Remettez en place la plaque de serrage de la lame sur le porte-lame mais ne serrez pas complètement tant que la profondeur de lame n’a pas été réglée (voir comment ajuster la profondeur de lame >).

Répétez l’opération sur l’autre porte-lame si nécessaire.

Insérez une feuille de papier A4 sous une extrémité du massicot, poussez le levier vers l’extérieur pour abaisser complètement le massicot. Testez le serrage du papier en essayant de le déplacer.


Répétez l’opération sur toute la longueur de votre BenchTop et notez les endroits où le papier bouge quand vous tirez dessus.

REMARQUE : si le BenchTop maintient le papier en place sur toute la longueur, vous pouvez ignorer les étapes suivantes, voir Aligner la lame dans la rainure de coupe >


Aux endroits où il y a du mouvement, insérez d’autres feuilles de papier, une par une, jusqu’à ce que le massicot les serre.


Une fois que le massicot serre bien toutes les feuilles de papier, laissez-les en place.


Éloignez le massicot de la plaque de base en laissant le papier en place.

Procédez avec précaution lors du levage.

Au moyen du tournevis à tête Posi, retirez les vis de la plaque de base.


Glissez les piles de papier sous la plaque de base aux endroits nécessaires, en vérifiant que la plaque de base est complètement soutenue sous les trous de vis.


Utilisez un tournevis à tête Posi pour refixer la plaque de base en position au-dessus du papier.


Utilisez un cutter pour découper soigneusement l’excédent de papier de chaque côté de la plaque de base.

IMPORTANT : Faites très attention lorsque vous utilisez des lames tranchantes, cela peut être dangereux.


En vous y mettant à deux personnes, soulevez le massicot pour le remettre en position au-dessus de la plaque de base.

Procédez avec précaution lors du levage.

Revérifiez le serrage sur toute la longueur du massicot ; procédez aux réglages requis jusqu’à ce que le papier soit serré sur toute la longueur du massicot.

Retirez la butée d’extrémité.


Montez la tête de coupe et faites-la glisser vers la gauche.


Remettez toujours la butée d’extrémité en place.


Pour ajuster la profondeur de coupe de la lame, desserrez le bouton « A » d’un demi-tour à un tour complet. Déplacez le bouton « B » pour régler la lame à la profondeur de coupe minimum. Serrez le bouton A pour verrouiller la lame en position.


Enfoncez la lame à une extrémité de la machine et vérifiez que la lame se trouve au centre de la rainure de coupe. Dans le cas contraire, bougez le massicot d’avant en arrière pour y remédier.

Répétez l’opération à l’autre extrémité du BenchTop.


Une fois en place, enfoncez la lame et faites lentement glisser la tête d’outil Double Graphik sur toute la longueur de la machine en vérifiant que la lame de coupe reste en position.

Gardez un œil sur la rainure de coupe pour vérifier que la lame ne touche pas le bord.


REMARQUE : Vous remarquerez peut-être que le bord avant de la plaque de base n'est pas parfaitement aligné avec le bord avant du massicot. Cela n'affectera pas le fonctionnement de votre machine BenchTop.

Il y a deux trous de fixation à chaque extrémité du massicot.


Utilisez un tournevis à tête Posi avec la pièce C pour fixer le BenchTop en position.

Utilisez une clé de 8 mm pour ajuster l’écrou indiqué afin d’obtenir le meilleur réglage pour maintenir le massicot au-dessus de la plaque de base.


Desserrez légèrement l’écrou, levez le massicot à l’aide du levier puis relâchez délicatement le levier ; le massicot devrait normalement s’abaisser sur la plaque de base. Dans le cas contraire, desserrez un peu plus l’écrou.


Levez le massicot et serrez l’écrou très légèrement jusqu’à ce que le massicot soit maintenu.


Poussez le levier vers vous par de légers à-coups ; si le massicot retombe, serrez l’écrou de réglage un peu plus et réessayez.
