Comment remplacer l'ensemble boîtier pivotant sur Excalibur uniquement

Pour ce faire, vous aurez besoin de l’ensemble boîtier pivotant SteelTrak & Excalibur >

Outils nécessaires :

  • Clé Allen (hexagonale) 4, 5 & 6mm
  • Petit tournevis plat ou règle en acier
  • Clé à fourche de 10 mm

Comment procéder

Remarque :   Pour remplacer l’un ou l’autre ou les deux boîtiers pivotants, il est nécessaire de retirer les têtes de coupe principales, la barre de coupe et de démonter complètement le mécanisme de serrage.

  • Retirez toutes les lames de la tête de coupe.
  • Pour retirer les têtes de coupe, retirez d’abord la plaque de coupe à double roue de la tête de coupe supérieure à l’aide d’une clé Allen (hexagonale) de 6 mm. Serrez ensuite la vis en plastique blanche pour l’empêcher de glisser.
  • Déconnectez le contrepoids (fixé à la jambe droite derrière le panneau d’appui) du câble en le détachant de la poulie.
  • Retirez la terminaison en forme de porte-clés pour déconnecter complètement le câble.

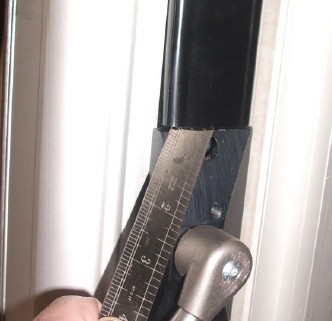

  • À l’aide d’un petit tournevis ou d’une règle en acier, retirez les deux bandes de protection en plastique noir fixées sur le côté droit de la barre de coupe.

  • Retirez la plus petite des deux vis situées en bas de la barre de coupe, ce qui libère la plaque d’arrêt et le tampon rond en plastique. Les têtes de coupe et le bloc de contrepoids peuvent alors être retirés.

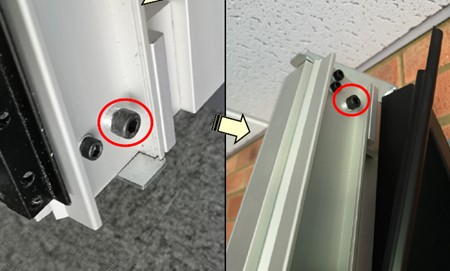

  • Retirez les plus grandes vis Allen (de 6 mm) en haut et en bas de la glissière. Il s’agit de longues vis dont les têtes présentent des espaces spéciaux en aluminium qui doivent être conservés. Il n’est pas rare que ces vis doivent être dévissées sur toute leur longueur.

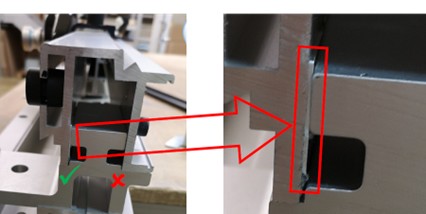

  • La glissière peut alors être retirée de la machine principale. Il se peut qu’il y ait une fine plaque d’aluminium entre l’intérieur de la barre de coupe et son support de montage, elle devra être remplacée lors du remontage.

  • Posez l’ensemble sur un grand plan de travail solide pour continuer.

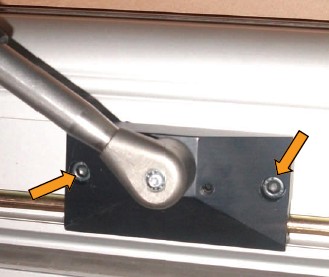

  • Retirez le boîtier de la poignée de serrage, en utilisant une clé Allen de 5 mm (hexagonale) défaites les deux vis et retirez l’ensemble en veillant à ce que la face intérieure du boîtier soit orientée vers le haut afin d’éviter vers que des pièces internes tombent sur le sol.

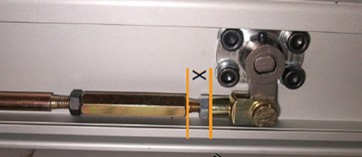

  • Retirez la tige de poussée. Au sommet de la tige de poussée se trouve un dispositif de réglage qui aligne la barre de l’étrier principal, mesurez et notez la dimension X.

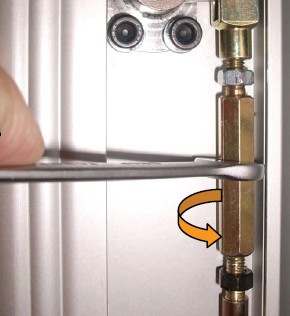

  • Pour retirer la tige de poussée, tirez la goupille de la fourche située en haut de la tige de poussée et desserrez les deux écrous de blocage (l’écrou noir a un filetage à gauche) à l’aide d’une clé à fourche de 10 mm.

  • Faites tourner l’ajusteur pour réduire autant que possible l’écart entre lui et le raccord en fourche. Vous pouvez parfois le faire avec vos doigts plutôt qu’avec la clé.

  • Retirez la goupille de la fourche inférieure.
  • Retirez la tige de poussée. Sur certaines versions, il peut être nécessaire de fléchir légèrement la tige de poussée pour la retirer.

  • Retirez deux des vis et des rondelles de blocage des deux boîtiers de pivot comme indiqué (il est important que ce soit les deux indiqués) à l’aide d’une clé Allen (hexagonale) de 4 mm.

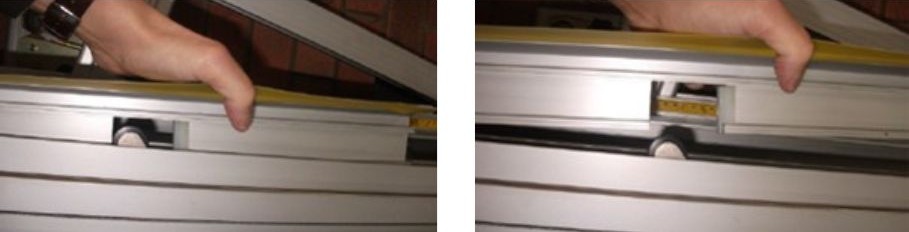

  • Tournez la barre de coupe de manière à ce que la barre de serrage soit orientée vers le haut.  Saisissez la barre de serrage à deux mains et éloignez son extrémité supérieure de la glissière. Une fois que l’extrémité supérieure est dégagée de son rouleau interne, tirez sur l’extrémité inférieure pour la dégager.

  • Notez la direction dans laquelle le levier interne est orienté (vers l’extrémité inférieure de la barre de coupe).  Retirez le rouleau en plastique noir de l’ensemble du boîtier pivotant, puis retirez les deux autres vis et sortez-les du trou de la barre de coupe.
  • REMONTAGE – Replacez le boîtier pivotant dans l’ordre inverse, mais faites attention aux points suivants :
      • Lors de la mise en place de la barre de serrage, introduisez le rouleau de pression inférieur dans sa rainure et poussez le rouleau vers le bas dans la rainure avec votre doigt lorsque vous poussez la barre de serrage en position. Introduisez le rouleau de pression supérieur dans sa rainure et poussez-le à nouveau vers le bas avec votre doigt pour le mettre en place, poussez la barre de serrage à fond dans la barre de coupe.
      • Lorsque vous remettez la barre de coupe sur la machine principale, n’oubliez pas de remettre les fines plaques d’aluminium en place et assurez-vous que les deux grandes vis Allen sont bien serrées, utilisez un tube pour allonger la longueur de la clé Allen si nécessaire.

  • Si nécessaire, utilisez la clé de 10 mm pour régler la barre de serrage afin qu’elle soit parallèle à l’arrière de la machine principale.

  • Une fois le montage terminé, réglez la pression de serrage maximale.  À l’aide de la clé Allen (hexagonale) de 3 mm, tournez les deux vis sans tête sur la face du boîtier de la poignée de serrage dans le sens des aiguilles d’une montre jusqu’à ce qu’elles s’arrêtent, puis dévissez chaque vis de ¼ de tour, d’autres petits réglages peuvent être effectués pour augmenter ou diminuer la pression de serrage maximale selon les besoins.
