Remplacement du ressort de rappel du massicot vertical sur l'Ultimat Futura

Avant de commencer

Avant de commencer tout travail, vérifiez que vous disposez des équipements suivants :

  • Clé à molette/clé de 10 mm
  • Morceau de carton de montage

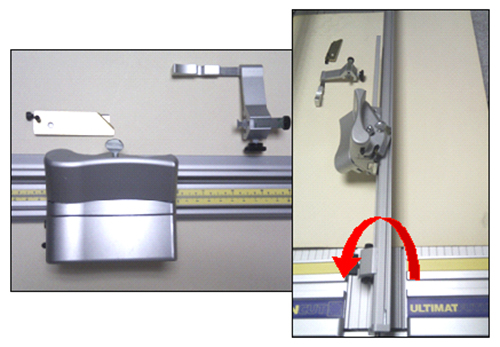

1. Préparez le retrait de la cartouche de lame biseautée et le début du bras de coupe

Retirez la cartouche de lame biseautée et le bras de début de coupe, puis placez un morceau de carton de montage sous la barre de coupe et tournez la barre de coupe d’un quart de tour de manière à ce que le porte-lame vertical soit orienté vers le haut.

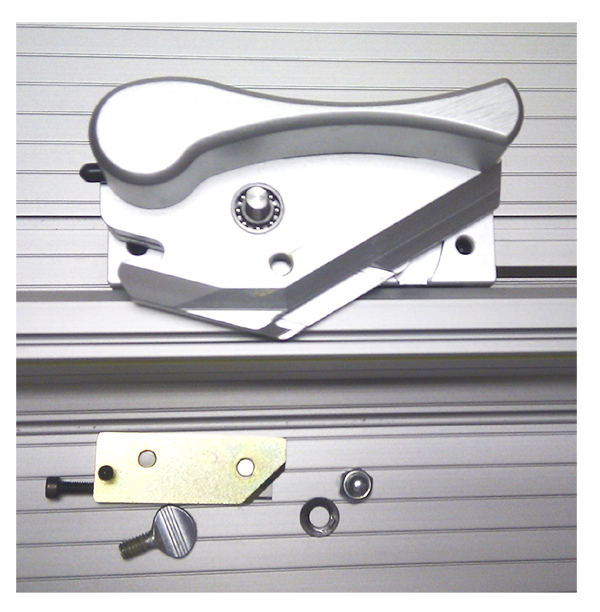

2. Retirez la cartouche de lame et la vis de serrage

Retirez la cartouche de lame et la vis de serrage de la lame et, à l’aide d’une clé de 10 mm, retirez l’écrou et la rondelle bombée.

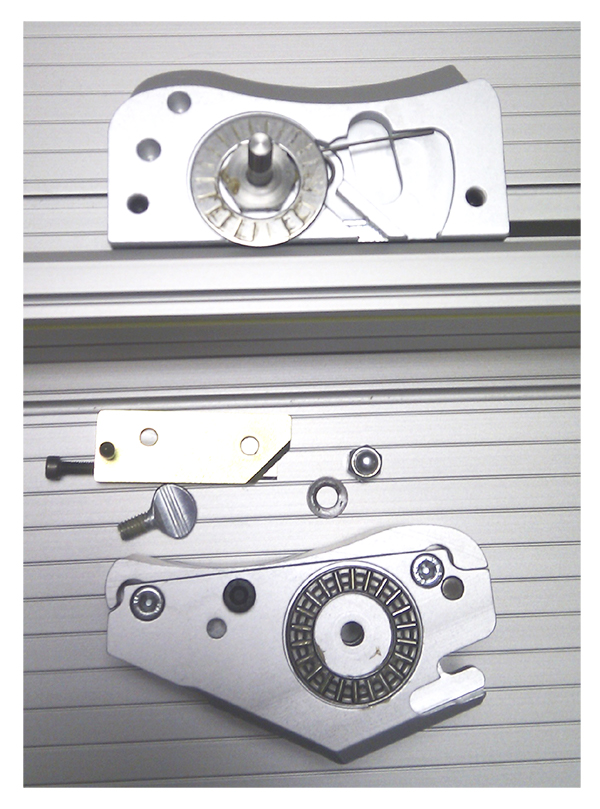

3. Retirez le porte-lame

Retirez le porte-lame, en veillant à ne pas faire tomber de pièces de palier de sa face inférieure.

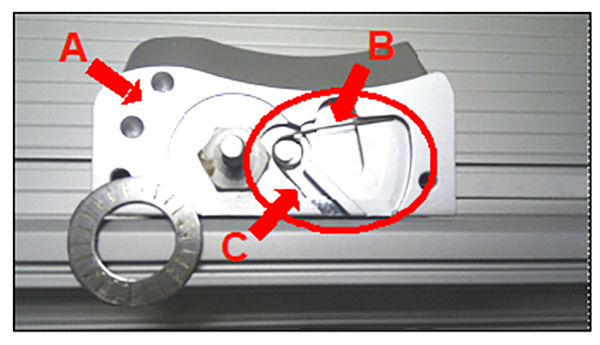

4. Retirez les rondelles et localisez le ressort

Retirez les éventuelles rondelles restantes sur le bloc coulissant (A) et notez la position du ressort et la façon dont ses branches courte (B) et longue (C) s’insèrent dans l’évidement.

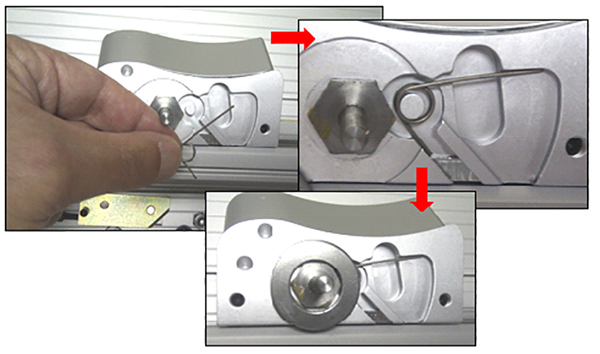

5. Insérez le nouveau ressort

Placez le nouveau ressort en position, en vous assurant que la petite branche est placée dans la fente la plus basse, comme indiqué. Ensuite, placez les composants du palier sur la base de l’arbre hexagonal, en vous assurant qu’ils sont exempts de tout débris ou de toute corrosion. S’ils sont secs, lubrifiez-les avec de la vaseline ou une bonne graisse au lithium.

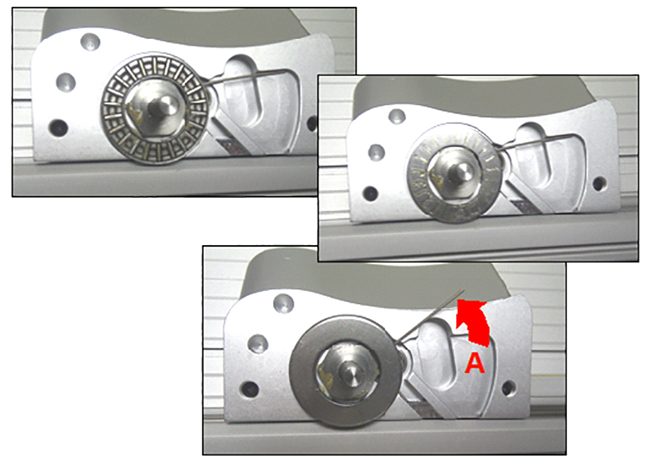

6. Remplacez les rondelles et les paliers

Placez une rondelle de butée en position, puis le palier de butée, puis une autre rondelle de butée. Enfin, soulevez l’extrémité longue (A) du ressort juste en dehors de sa fente comme indiqué. Les composants du palier seront ainsi légèrement soulevés.

7. Réinstallez le porte-lame

Positionnez le porte-lame sur l’arbre à un angle élevé et déplacez-le vers le bas de l’arbre, jusqu’à ce que la tête de vis à l’arrière du porte-lame prenne la longue branche du ressort.

Faites pivoter le porte-lame jusqu’à sa position de repos normale et poussez-le complètement sur l’arbre. Vérifiez que le palier extérieur est toujours correctement placé dans son logement.

Assurez-vous que les composants du palier ont repris leur position initiale et sont à plat. Vérifiez la rotation du porte-lame, replacez la rondelle bombée sur l’arbre de manière à ce qu’elle soit bombée vers le haut comme indiqué.

Serrez l’écrou uniquement jusqu’à ce que tout jeu latéral soit éliminé, ne serrez pas trop car cela pourrait endommager les paliers.
