Mesurez l'écart entre la glissière et l’échine sur une SteelTrak

Avant de commencer

Avant de vous mettre au travail, vérifiez que votre machine est bien fixée au mur ou sur son pied autoportant et que vous disposez du matériel suivant :

Panneau composite en aluminium (par ex. Dibond), de format A4 environ
Couteau à main tranchant

Commencez par découper votre panneau composite en aluminium aux dimensions voulues

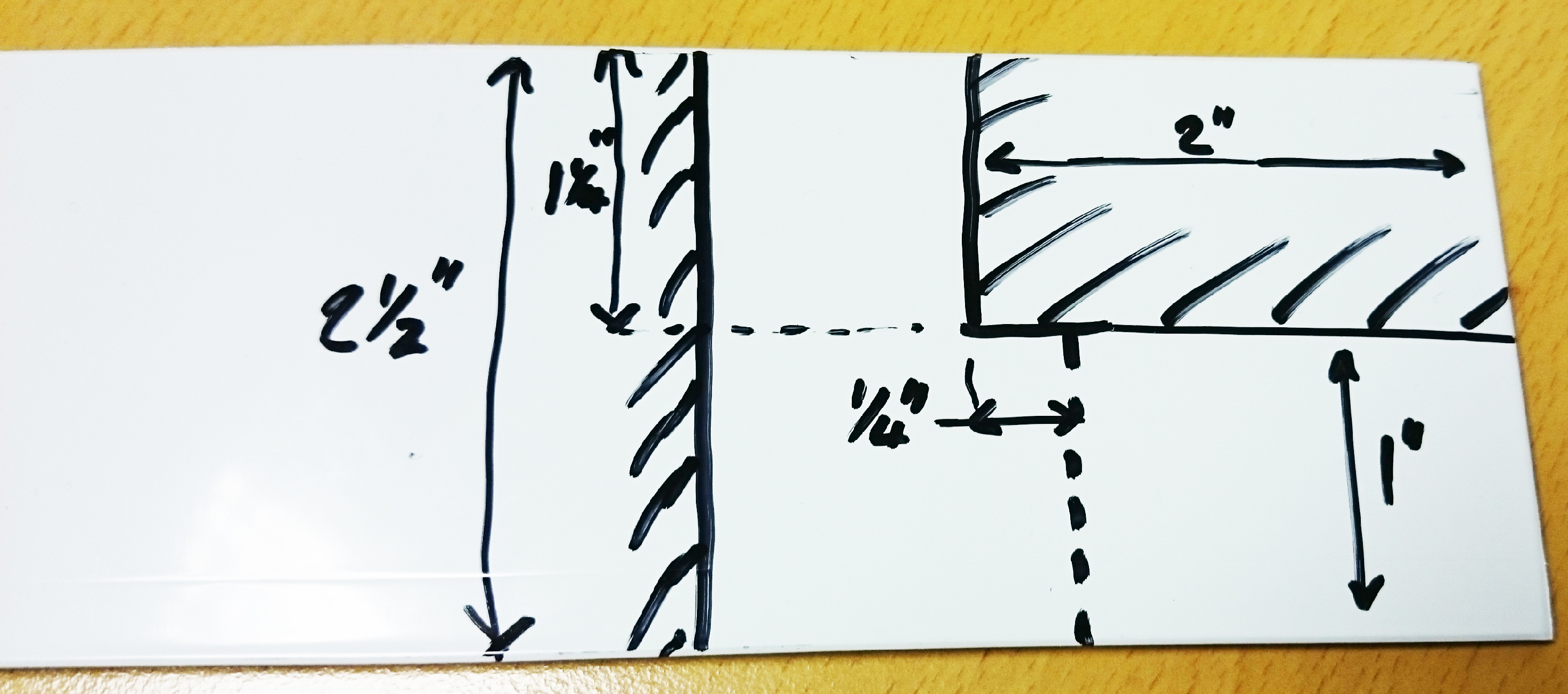

En utilisant un morceau de panneau composite en aluminium, par ex. Dibond, découpez une forme en « L » selon les dimensions approximatives, comme sur l’illustration.

Découpez le long de la ligne en pointillés

Avec un couteau à main, découpez soigneusement le long de la ligne en pointillés pour percer le revêtement en aluminium et pliez le panneau composite en aluminium, par ex. Dibond, comme sur l’illustration.





Serrez en place le panneau composite en aluminium

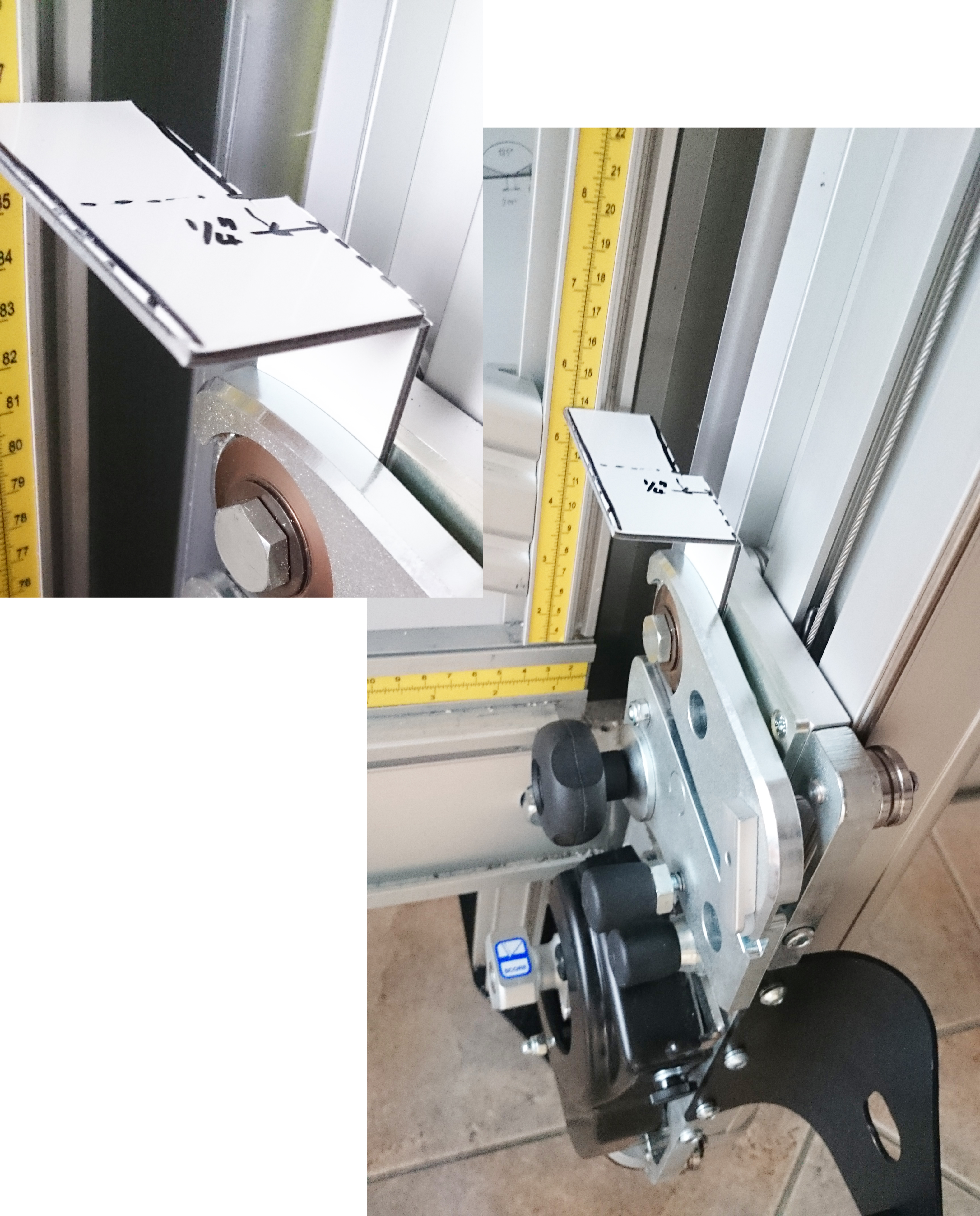

Lorsque la tête de coupe se trouve au bas de la machine, serrez le panneau composite en aluminium derrière le disque de coupe jumelé, comme sur l’illustration. Posez le panneau en faisant en sorte de laisser un petit écart de 2 mm (1/16” ) entre le bord du panneau et l’échine de la machine, indiqué par la flèche rouge.

Faites glisser la tête de coupe

Faites glisser la tête de coupe sur toute la longueur de la machine et contrôlez/mesurez l’écart à plusieurs intervalles successifs. Consignez les mesures en partant du bas vers le haut.
