So nehmen Sie den Schneidkopf von der Evolution E2 ab und setzen ihn wieder auf

Bevor Sie beginnen

Vergewissern Sie sich vor Beginn der Arbeiten, ob Sie über die folgende Ausrüstung verfügen

  • Dicker Karton oder Plastik
  • 2-mm-Inbusschlüssel

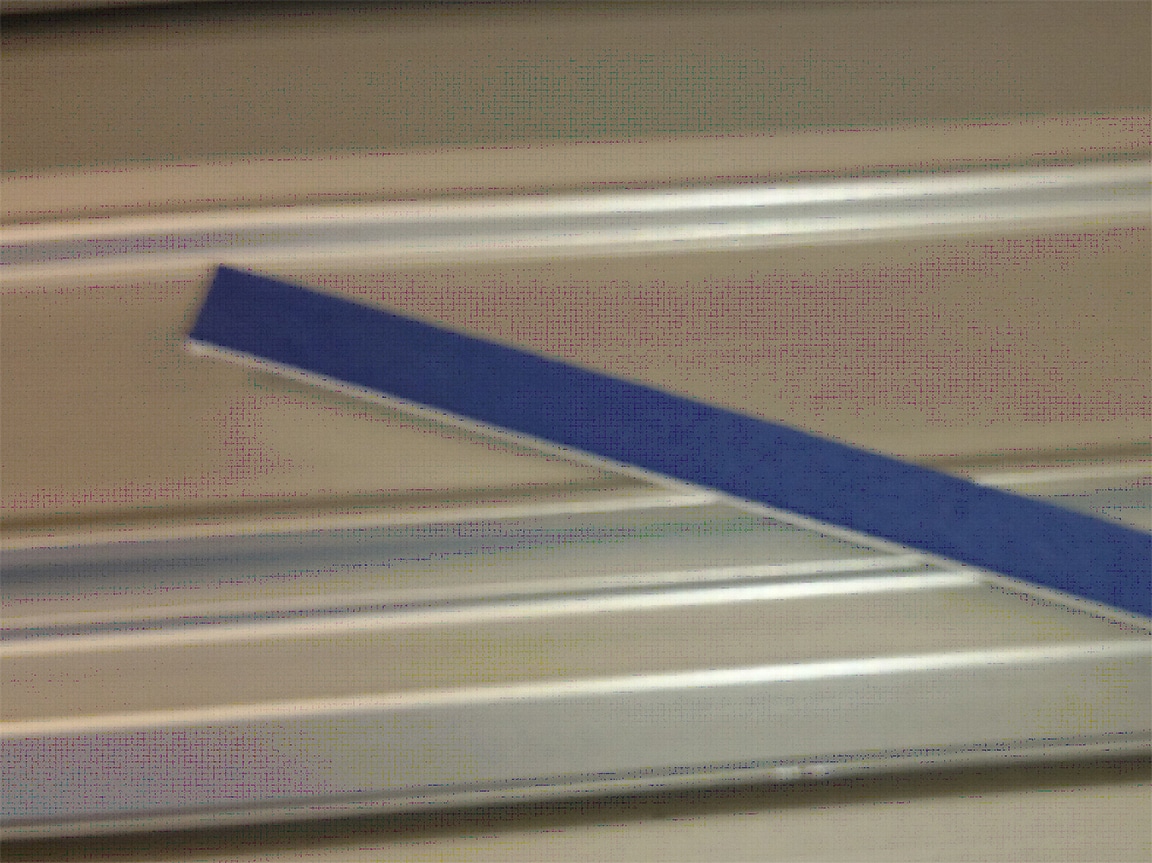

1. Schneiden Sie einen Streifen aus dickem Karton oder Plastik

Bevor Sie den Schneidkopf abnehmen, schneiden Sie mit dem Gerät einen etwa 6 mm breiten Streifen aus einem 1 mm dicken Papp- oder Kunststoffstück.  Dieser wird später bei der Entfernung verwendet







2. Entfernen Sie die Klingenhalter

Sichern Sie die Klingenhalter, indem Sie die Klinge entfernen oder beim Rollschneider den roten Schutz drehen, um die Klinge abzudecken (wie abgebildet).

Entfernen Sie dann beide Klingenhalter.

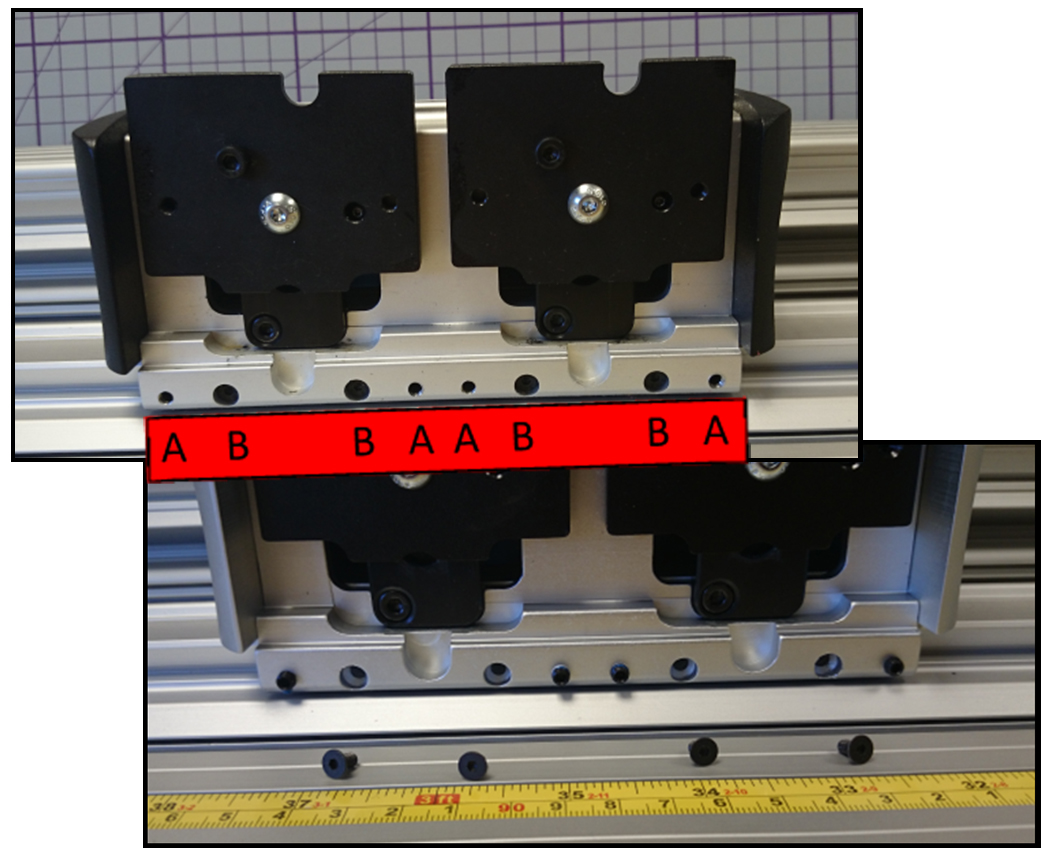

3. Lösen Sie die Schrauben

Lösen Sie die vier Einstellschrauben (A) mit einem 2-mm-Inbusschlüssel so, dass mindestens 3 mm der Schraube aus dem Loch herausragen (Sie können sie auch ganz entfernen).

Entfernen Sie ebenfalls mit einem 2-mm-Schlüssel die vier Inbusschrauben mit flacher Spitze (B), die die beiden Lagerblöcke halten

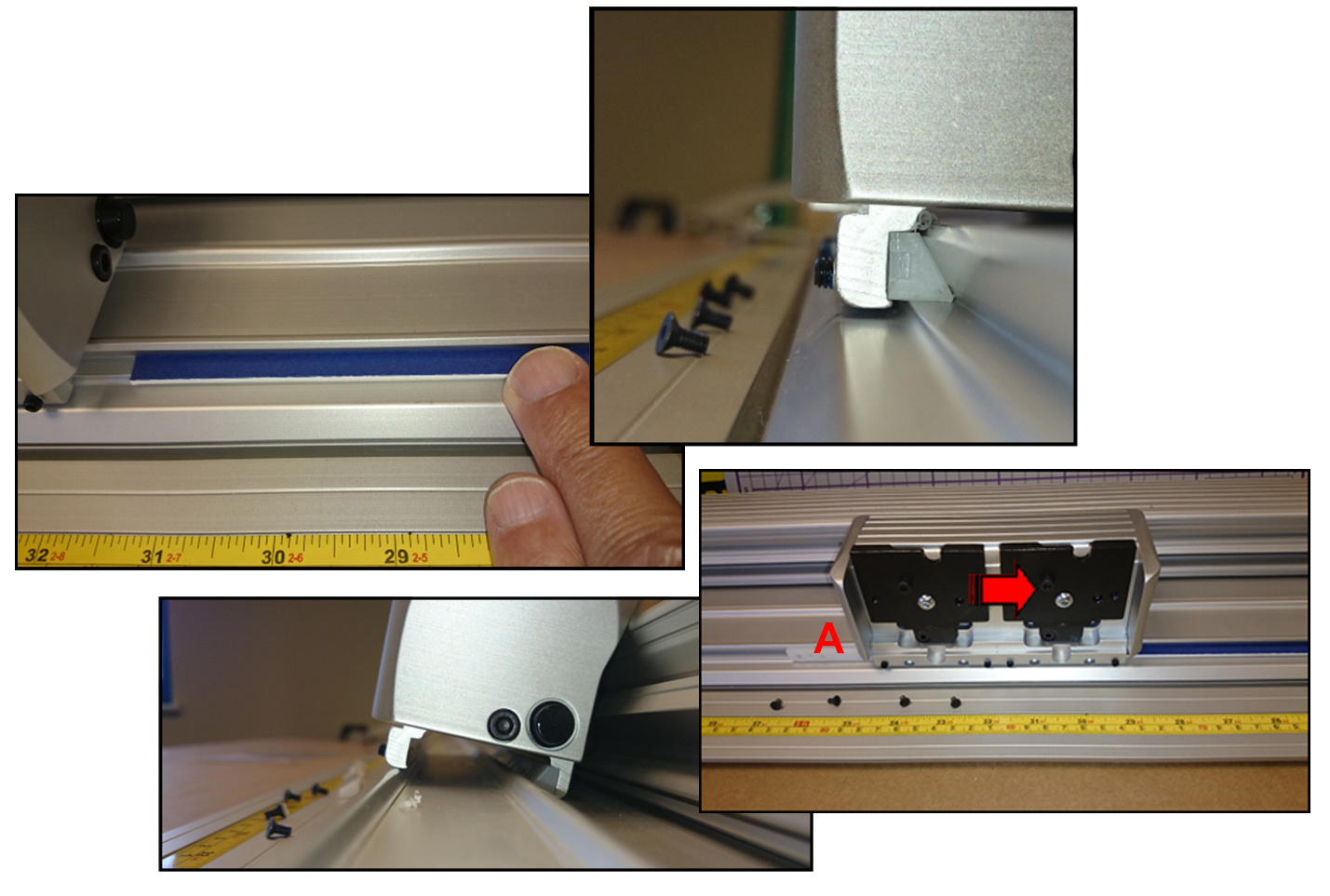

4. Entfernen Sie den Schneidkopf

Die Gleitlagerblöcke sind vom Ende des Schneidkopfs aus zu sehen (A).

Legen Sie den Papp-/Kunststoffstreifen wie gezeigt in den Boden der V-Nut und halten Sie ihn fest.  Schieben Sie den Schneidkopf über den Streifen, so dass die beiden Lagerblöcke aus dem Schneidkopf herausgeschoben werden.

Um den Schneidkopf zu entfernen, schieben Sie ihn von der hinteren V-Nut weg und heben Sie die Vorderseite an, so dass er sich von der Schneidführung lösen sollte.

Anleitung zum Austauschen der Lagerblöcke

Wenn Sie die Lagerblöcke austauschen müssen, entfernen Sie das hintere Paar und ersetzen Sie sie und die Befestigungsschrauben durch neue, dann kehren Sie das obige Verfahren um, um den Schneidkopf und die neuen vorderen Lager zu montieren.

Zum Einstellen der Lager siehe Seite 5.1 der Bedienungsanleitung. Überprüfen Sie dies nach einigen Wochen, da sich die Lager mit der Zeit einlaufen.

Bedienungsanleitung auf Englisch herunterladen >
