Comment remplacer l'ensemble de tourelle sur Excalibur 5000

Pour ce faire, vous aurez besoin de l’ensemble de tourelle Excalibur 5000 >

Outils nécessaires :

  • Clé Allen (hexagonale) de 4 mm
  • Clé à fourche de 17 mm
  • Vaseline ou graisse au lithium

Comment procéder

  • Retirez toutes les lames de la tourelle existante.

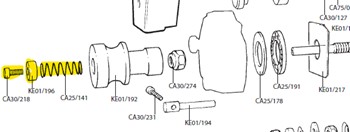

  • En utilisant la clé Allen (hexagonale) de 4 mm retirez la vis centrale de la poignée en libérant l’entretoise et le ressort.

  • Retirez le manche de la tourelle.

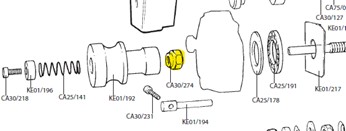

  • Utilisez la clé de 17 mm pour retirer l’écrou autobloquant

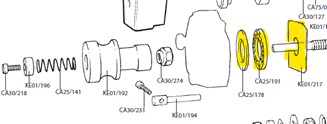

  • Retirez la tourelle, la grande rondelle, le palier de butée et la plaque d’appui de l’arbre.

  • Nettoyez la grande rondelle, le palier de butée et la plaque d’appui et appliquer de la vaseline ou de la graisse au lithium sur le palier de butée et la grande rondelle uniquement, mettez de côté.  Vérifiez que l’arbre est bien fixé dans le moulage.
    • Si l’arbre bouge, la tête de coupe devra être retirée de la barre de coupe pour accéder à la vis située à l’extrémité arrière de l’arbre.

  • Desserrez d’un tour les trois vis qui maintiennent ensemble les deux moitiés de la tourelle à l’aide de la clé Allen (hexagonale) de 4 mm.

  • Remontez la plaque d’appui, le palier de butée la grande rondelle, la tourelle et l’écrou autobloquant sur l’arbre mais ne serrez pas complètement l’écrou.  Déplacez/faites pivoter latourelle dans toutes les directions (à l’exception de son mouvement de rotation normal) et serrez simultanément l’écrou jusqu’à ce que tout mouvement disparaisse, sans trop serrer.  De petits ajustementss peuvent être effectuésultérieurement.
  • Placez le manche de la tourelle en arrière en poussant la l’axe latéral dans letrou ovale dans la tourelle, replacez le ressort,l’entretoise et la vis puisserrez avec la clé Allen (hexagonale) .
  • A l’aide du manche de la tourelle, vérifiez que les trois positions de la tourelle peuvent être sélectionnées et verrouillées .  Serrez les trois vis de la tourelle à l’aide de la clé Allen (hexagonale) de 4 mm et testez à nouveau.
