Austauschen des Schneidkopfes bei Technic ARC und ARC TE

Bevor Sie beginnen

Vergewissern Sie sich vor Beginn der Arbeiten, ob Sie über die folgende Ausrüstung verfügen

  • Kreuzschlitzschraubendreher

1. Gehen Sie äußerst vorsichtig vor

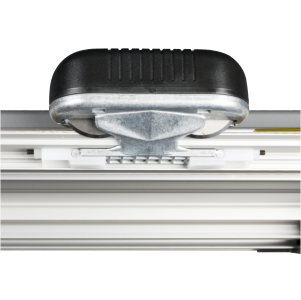

Der Schneidkopf enthält zwei sehr scharfe Kreismesser und an der Kante der Grundplatte ist ein scharfer Stahlstreifen über die gesamte Länge des Geräts befestigt, wie die roten Linien in der Abbildung zeigen

  • Zur Sicherheit – halten Sie Ihre Finger nicht in die Nähe der Kreismesser oder des Grundmessers.
  • Zur Sicherheit – bewegen oder heben Sie das Schneidegerät mit den geformten Fingergriffen an beiden Enden und bringen Sie die Schutzabdeckung an der festen Klinge an.



2. Entfernen Sie den Schneidkopf

Entfernen Sie die drei Kreuzschlitzschrauben, mit denen eine der Basisabdeckungen befestigt ist. Achten Sie darauf, dass die Unterlegscheiben unter jeder Schraube zwischen der Endabdeckung und der Basis nicht verloren gehen und schieben Sie dann den Schneidkopf vorsichtig vom Ende der Basis ab. Achten Sie darauf, weder die Kante der Räder noch die Kantenleiste der Basis zu berühren, gegen die die Schneidräder laufen.



3. Montieren Sie den neuen Schneidkopf

BITTE BEACHTEN SIE: Ein neuer Schneidkopf wird mit einem provisorischen Kartonabstandshalter versehen, der die Schneidräder zurückhält. Diesen dürfen Sie vor der Montage des Kopfes NICHT entfernen.

Schieben Sie den neuen Schneidkopf vorsichtig auf die Basis und achten Sie darauf, dass die Kanten der Schneidräder die Basis nicht berühren. Um die Endabdeckung wieder anzubringen, setzen Sie die drei Kreuzschlitzschrauben und dann zwei Unterlegscheiben, die einander gegenüberliegen, in die Bohrungen ein. Positionieren Sie die Endabdeckung an der Basis und drehen Sie jede Schraube um ein paar Umdrehungen ein. Wenn alle drei Schrauben platziert sind, ziehen Sie sie so an, dass die Unterlegscheiben leicht zusammengedrückt werden.

Nur neuer Schneidkopf ~ Entfernen Sie vorsichtig den Kartonabstandshalter vom Schneidkopf und drücken Sie auf die Kunststoffabdeckung, bis sie einrastet.

Die Endabdeckung kann durch das Anziehen/Lösen der drei Befestigungsschrauben auf Rechtwinkligkeit eingestellt werden. Ein quadratisch zugeschnittenes Stück Papier kann als Lehre gegen die Schnittkante verwendet werden.
